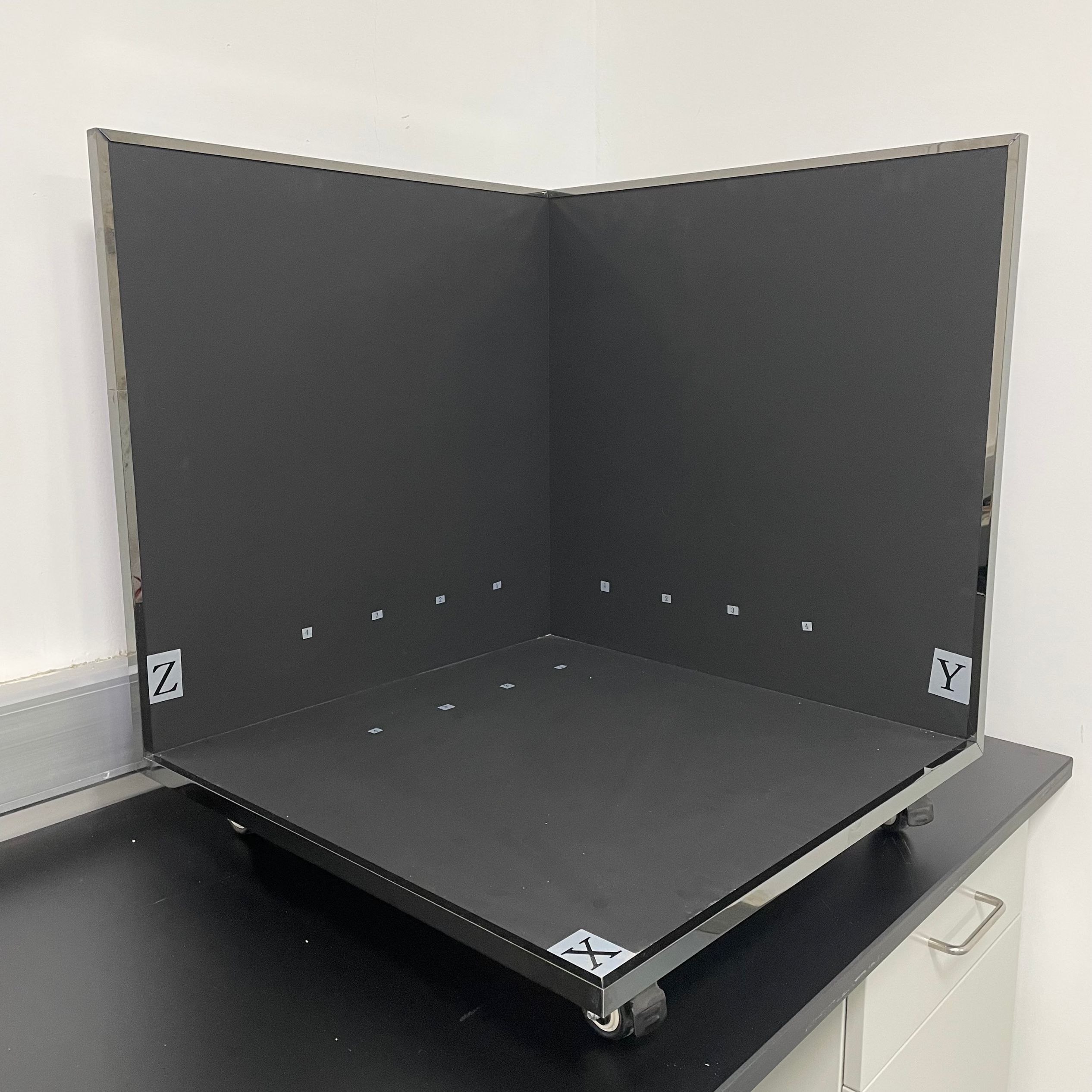

GB4706.1温度测试角的规格及原理
一、产品概述
根据GB4706.1-2005（IEC60335-1:2004)第11章“发热”的测试要求设计制造，主要用于为各种电工、电器产品的温升测试提供符合标准要求的环境条件进行温升测试．可按实际被测试样品定做不同分布规格、测温点数量及外形尺寸的测试角。
二、技术参数
1、尺寸： 800 X 800 X 800mm（或定制）
2、热电偶：直径小于0.3mm的美国原装OMEGA热电偶K型
3、热电偶布置：全部引出在一个 或 三个接线面板上（可选择）
4、测温铜片：直径15mm,厚度1mm黄铜片，圆铜片的前表面与胶合板的表面平齐
5、测温点数：每个面49点（或定制）
6、测温点布置：100×100mm或76×76mm或50×50mm正方形分布
7、胶合板：厚度约20mm胶合板，正面涂无光黑漆，背面贴灰色胶片板
8、活动顶板部分：安装挂钩，承重15kg
9、结构:1块底板，2块侧板，底部带有脚轮
