电箱柜-控制柜-JP柜IK冲击试验要求
一、产品概述
JP柜专用IK冲击试验装置是按照IEC60068-2-75 (GB2423.55)等标准中的Test-Ehc垂直冲击试验要求。用于JP柜，开关柜，电控柜、控制柜，电箱柜，网络IT通信柜等较大较高型机柜的垂直冲击测试。
二、技术参数

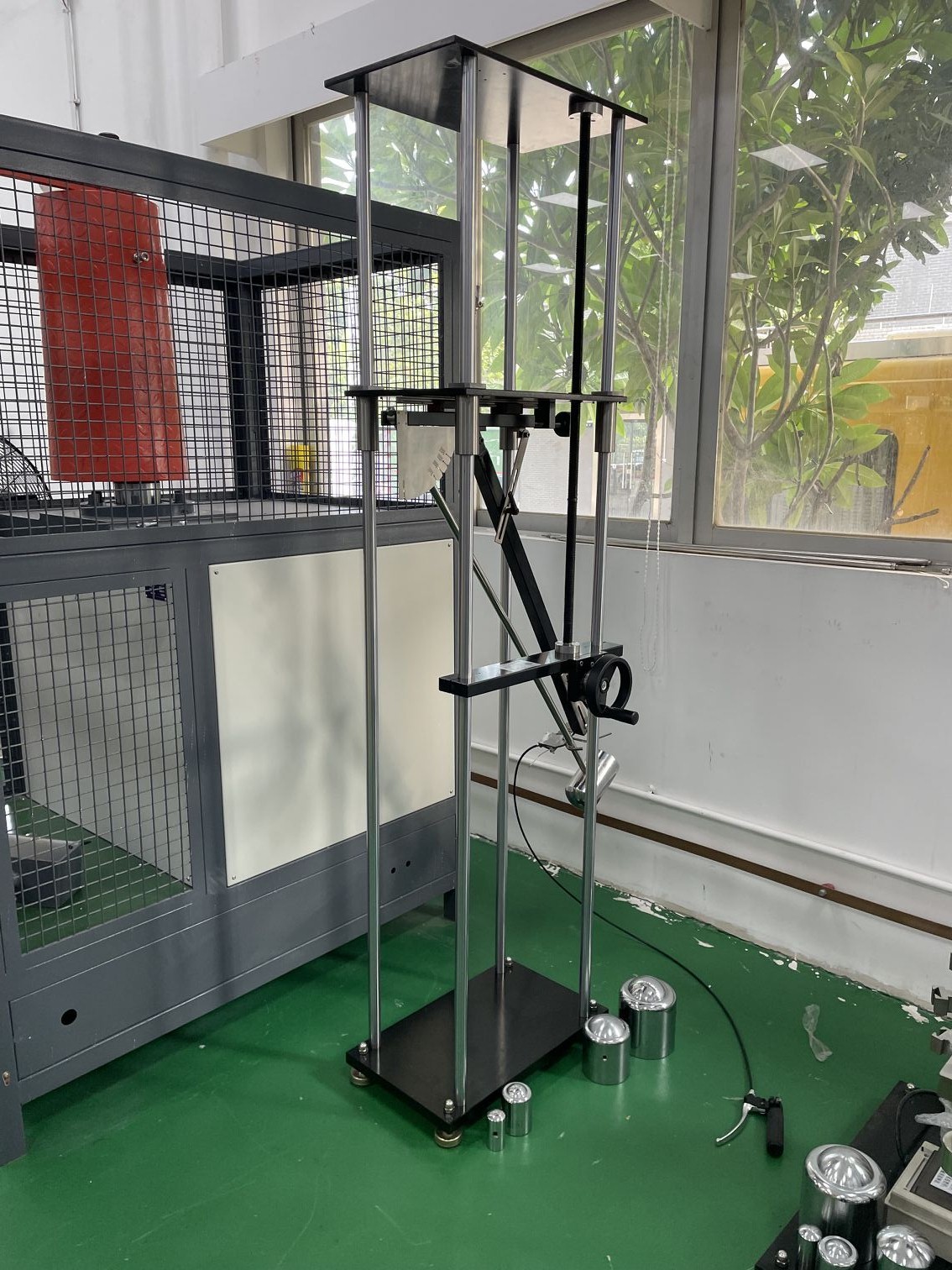

1、结构原理：试样为正常安放，调整冲击点，定位冲击装置，按释放杆锤头自由冲击试样。
2、 左右位置（X轴）：横向冲击点位置可调（基本版100-600mm/手动摇轮调节, 高配版触摸屏/电动调节100-1000mm）
3、冲击高度（Y轴）：上下冲击点可调200-2000mm（基本版手动摇轮调节，高配版触摸屏/电动调节)
4、释放方式：钢球电磁吸挂、自动释放，避免人为因素引起误差或杜绝人身伤害
5、定位设计：激光定位, 冲击点更精准(标配)
6、有效空间：满足常规长/宽/高1600×600×1200mm箱体测试，最大满足2000×1000×1500mm（箱体）
7、测试系统：7寸台湾维纶通屏，项目有：X/Y轴移动和显示尺寸数值(mm)，冲击次数：设定及实测数，激光定位，冲击释放，报警警报等(高配版)
8、激光测高：高精度激光测距，2000mm的高度内误差不超过1.2mm,数值显示（选配）
9、传动方式：X/Y轴移动由知名品牌电机和传动部件组成，移动速度为低速，200-250mm/min(高配版)
10、测试箱体：由测试支架和箱体组成，高强度冷扎钢板和AL6061高强度铝型材、防护板，进口弹性加厚防护垫等组成，做到牢固，安全，防冲击、防跌落等
11、四级防护：a.防触电防护(配置知名品牌电气部件如漏保开关等，满足GB/T 17045 Class I级防护要求)，b.冲击箱门保护（当门开启不会进行冲击测试且报警，杜绝人身伤害），b. 全封闭高强度冲击箱体：防止冲击锤头坠落或滑脱伤到操作人员，做到物理隔离，c. 箱体内四周及地面均有有高密度吸重弹性防护体，防损坏箱体及地板等，d. 多个X/Y轴极限/原点定位传感器（高配版），箱门开启及测试完成报警提示（触摸屏及警报声双提示），多个警告标识
12、移动方式：安装有高强度360度/4个金属脚轮，承受重量≥2T
13、撞击锤头：见表1撞击元件特性，配2J, 5J, 10J, 20J锤头（不锈钢304/不生锈），50J选配。
14、冲击能量、等效质量与跌落高度对照见表2-跌落高度。
15、IK等级参数对应表见表3-IK代码及其相应碰撞能量的对应关系。
16、预留50J冲击能量的高度和测试装置的承重设计。
17、外尺寸：长/宽/高约2450×1350×2400mm（约8.5立方米）
表1 撞击元件特性
能量/J
≤1±10%
2±5%
5±5%
10±5%
20±5%
50±5%
等效质量±2%kg
0.25(0.2)
0.5
1.7
5
5
10
材料
尼龙
钢
R/mm
10
25
25
50
50
50
D/mm
18.5（20）
35
60
80
100
125
f/mm
6.2（10）
7
10
20
20
25
r/mm
-
-
6
-
10
17
l/mm
根据等效质量调整确定，见附录A
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508.
表2 跌落高度
能量/J
0.14
0.2
(0.3)
0.35
(0.4)
0.5
0.7
1
2
5
10
20
50
等效质量/kg
0.25
(0.2)
0.25
(0.2)
0.25
(0.2)
(0.2)
0.25
0.25
0.25
0.5
1.7
5
5
10
跌落高度±1%mm
56
(100)
80
(150)
140
(200)
(250)
200
280
400
400
300
200
400
500
表3 IK代码及其相应碰撞能量的对应关系（外部机械防护等级）
IK代码
IK00
IK01
IK02
IK03
IK04
IK05
IK06
IK07
IK08
IK09
IK10
碰撞能量/J
a
0.14
0.2
0.35
0.5
0.7
1
2
5
10
20
注1、如果要求更高的碰撞能量，推荐取值50J；注2、有些国家标准使用一位数字表示规定的碰撞能量，为避免与之混肴，故特征数字选用两位数字表示
