文章来源：创鑫仪器 时间：2022-09-17 15:52:48
GB 9706.1-2016 医用电气试验仪器设备清单
|
序号 |
设备 |
单位 |
|
1 |
标准试验指、试验针、无关节试验指、试验钩、试验棒、圆棒 |
套 |
|
2 |
弹簧冲击锤 |
台 |
|
3 |
电源线防护套弯曲试验装置 |
台 |
|
4 |
电源线拉力扭力试验机 |
台 |
|
5 |
人体重量静力工装 |
台 |
|
6 |
人体重量模型 |
台 |
|
7 |
脚踏寿命工装 |
台 |
|
8 |
球压试验装置 |
台 |
|
9 |
电热烘箱 |
台 |
|
10 |
电动水压泵 |
台 |
|
11 |
60cm温度测试角 |
台 |
|
12 |
1m温度测试角 |
台 |
|
13 |
3m温度测试角 |
台 |
|
14 |
电动稳定台 |
台 |
|
15 |
数显游标卡尺 |
个 |
|
16 |
千分尺 |
个 |
|
17 |
砝码 |
套 |
|
18 |
稳定性测试工装 |
套 |
|
19 |
富氧火花燃烧试验工装套组 |
套 |
|
20 |
空气袋寿命测试工装 |
台 |
|
21 |
测功机 |
套 |
|
22 |
测试线圈和耦合器 |
套 |
主要技术参数

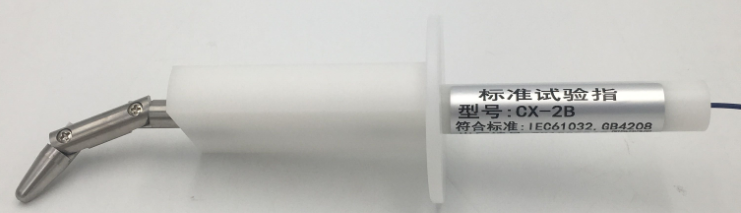

一、标准试验指、试验针、无关节试验指、试验钩、试验棒、圆棒
1.1 ★符合GB9706.1，GB4793.1版标准要求；
1.2 ★材料：不锈钢；
1.3 标准试验指：满足GB9706.1-2007中图7要求和GB4793.1-2007中附录B要求；
1.4 试验针：满足GB9706.1-2007中图8要求；
1.5 无关节试验指：尺寸和标准试验指相同；
1.6 试验钩：满足GB9706.1-2007中图9要求；
1.7 试验棒：直径4mm，长度100mm；
1.8 圆棒：满足GB4793.1-2007要求，直径12mm，施力端为半球面；

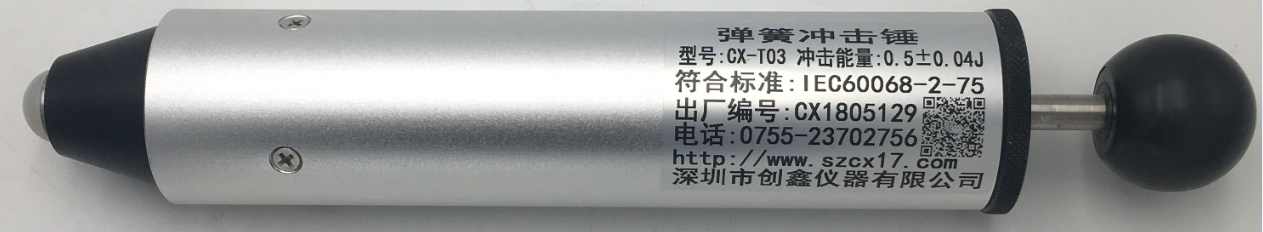

二 弹簧冲击锤
2.1 ★符合GB9706.1版标准要求；
2.2 ★冲击能量：0.5J±0.05J；
2.3 主体组件质量： 1250g；
2.4 冲击组件包括：锤头、锤柄轴和击发球形柄，总质量250g；
2.5 锤头为聚酰胺制的半球形面，半径为10mm，洛氏硬度为HRC100；
2.6 锤头固定在锤柄轴上，锤头顶端在冲击件释放时与圆锥体前端面相距20mm；
2.7 圆锥体质量60g；
三 电源线防护套弯曲试验装置
3.1 ★符合GB9706.1和GB4706.1标准试验要求；
3.2 ★品牌PLC控制器：16点输入14点输出，内置16000 步EEPROM （程序容量4000 步），响应时间10ms, 晶体管输出，通过CE认证；需提供制造商产品资料中佐证内容；
3.3 ★品牌触摸屏进行操作，7寸彩色，分辨率800*480，通过CE认证；需提供制造商产品资料中佐证内容；
3.4 ★伺服电机加行星减速机驱动方式，带动样品夹具左右摆动，不需机械调节，需提供设备核心部件清单或设计图中佐证内容；
3.5伺服电机：高惯量,额定转矩2.39 N m，堵转转矩2.86 N m，瞬时大转矩 8.36N m，额定转速3000 r/min，转速 6000r/min；

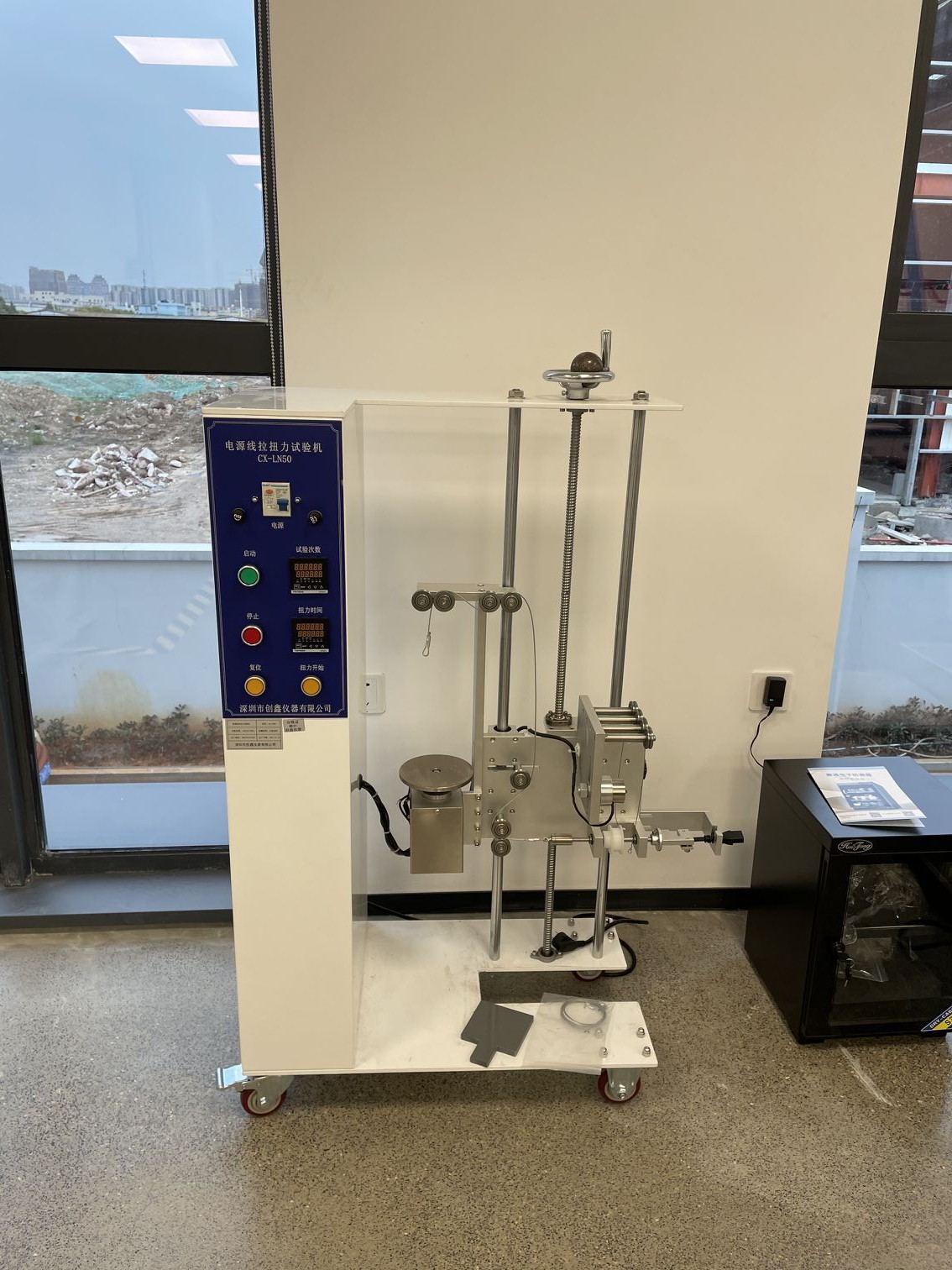

四、电源线拉力扭力试验机
4.1 ★符合GB 9706.1 版标准试验要求；
4.2扭力传感器控制试验扭矩，0.001到1N.m任意可调，精度0.3%，分辨率0.001N.m；
4.3 试验拉力采用砝码组合方式，配组合砝码（10N、20N、30N、60N）一套，砝码精度2%；
4.4 拉力试验次数：0～9999 次内可预置，可预设、查看工作次数,并自动计数；
4.5 每次扭力时间：1分钟；
4.6 夹线轴心可上下可调，行程600-900mm；
4.7 拉力受力时间：1秒，采用电动实现，需保证；
五、人体重量静力工装
5.1 ★符合YY1057和GB9706.1-2020标准试验要求，用于脚踏开关加载力试验；
5.2 ★采用电机+传动丝杆+力传感器加载方式，需提供设备核心部件清单或设计图中佐证内容；
5.3 步进电机：静力矩12.0 N﹒m，
5.4 蜗轮减速机 优速度1:80
5.5 拉压力传感器 精度0.03%
5.6 力传感器显示方式：数显，分辨率0.1N；
5.7 力值控制精度：≦3%；
六、脚踏寿命工装
6.1 ★符合YY1057医用脚踏开关通用技术条件版标准试验要求，用于脚踏开关寿命测试；
6.2 试验次数 ：0～999999次可设；
6.3 试验速率：0～30次/分钟可设；
6.4 驻留时间：0.0～2.0s可设 ；
6.5 施力10N～50N可调；
6.6 力值精度：0.1N；
6.7 ★采用品牌PLC控制，8点输入6点输出，内置16000 步EEPROM （程序容量4000 步），响应时间10ms, 晶体管输出，通过CE认证，需提供制造商产品资料中佐证内容；
球压试验装置
2.1 ★满足GB9706.1，GB4793.1版标准要求；
2.2 负载：20N±0.2N
2.3 钢球：轴承钢R2.5mm ISO 3290
2.4 材质：304不锈钢
2.5 支座：Ф50X100 Ф2.5X25
2.6 ★配K型热电偶和耐高温手套；
2.7 ★便携式安全箱包装，全新PP工程塑料，IP67防水防尘，抗震耐压；
电热烘箱
1. 数量：1台；
2. 技术要求：
2.1 ★标称内容积：≥165L
2.2 大功率/负荷电流：2000W/9.6A @220V 50Hz；
2.3 工作环境温度： +5～+35℃
2.4 加热方式：LC强制热风循环，风机：离心风机
2.5温度范围：环境温度+20℃到+250℃
2.6 ★温度波动度：±1℃，需提供制造商产品资料中佐证内容；
2.7 ★温度均匀度：±2℃@+100℃，±4℃@+200℃，±6℃@+250℃，需提供制造商产品资料中佐证内容；
2.8 升温时间：环境温度到 +250℃在100min以内
2.9 外壁材料：防锈处理冷轧钢板，表面喷塑加工，内壁材料：铬-镍不锈钢板，表面研磨加工
2.10 绝热材料：玻璃棉
2.11 管状盘形加热器，加热功率不低于2000W；
2.12 试验门有观察窗：耐高温钢化玻璃
电动水压泵
2.1 ★电机驱动，由泵体、开关、压力表、水箱、电机等组成；
2.2 ★额定压力≥2.5MPa
2.3 流量：≥180L/H
2.4 电机功率：≥0.15KW,220V；
2.5 进水管带滤网，配安全溢流阀；
2.6 ★压力可旋钮调节；
2.7 水压表精度：≤1.6

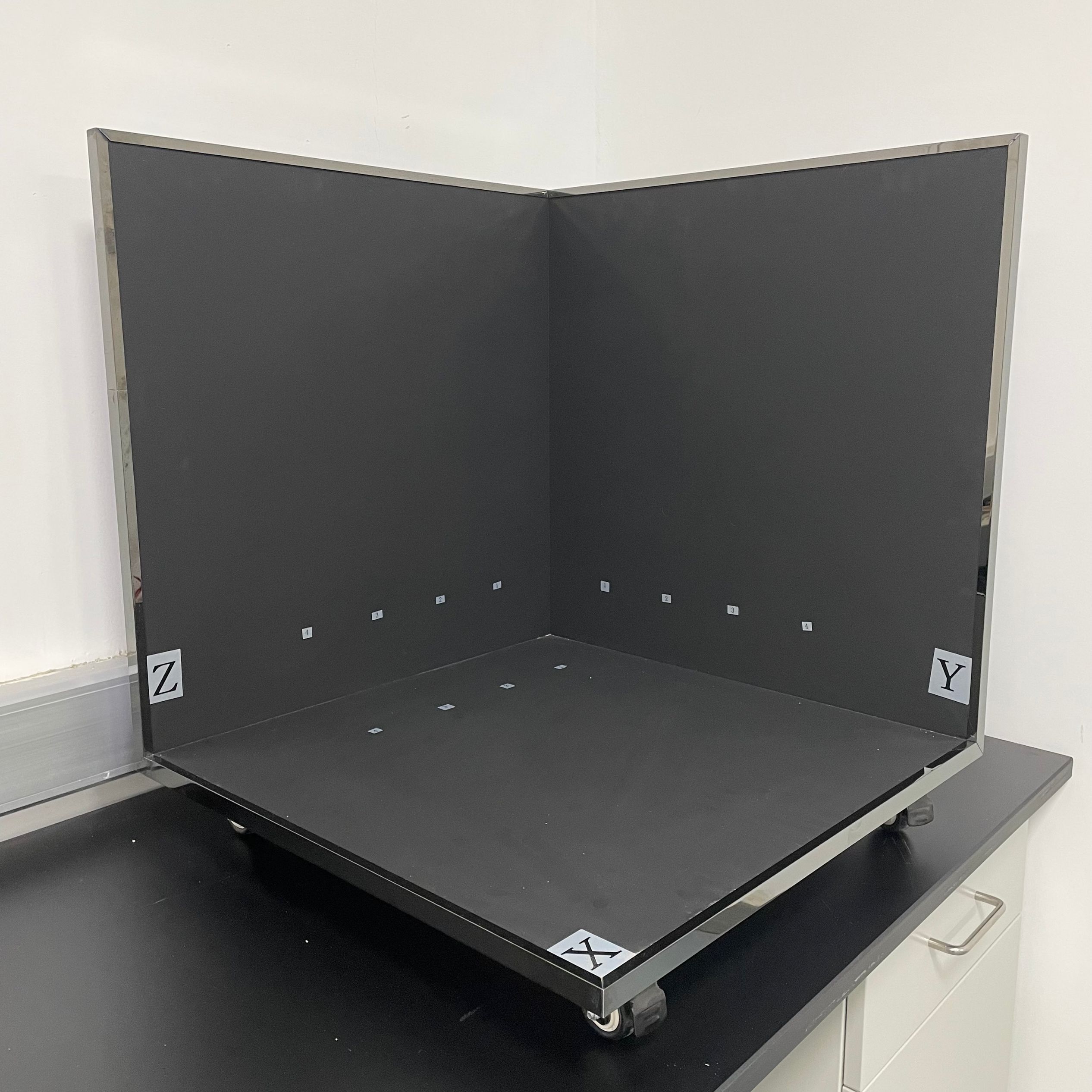

60cm温度测试角
2.1 ★符合国家标准GB4706.1和GB9706.1版标准试验要求；
2.2 三面板结构，尺寸60cm*60cm*60cm；
2.3 胶合板厚度约20mm，正面涂无光黑漆，背面贴灰色胶片板；
2.4 每面板布置20个测温点，共计60个测温点
2.5 ★测温点：直径15mm,厚度1mm涂成黑色的黄铜片
2.6 配欧米伽K型热电偶线和母插，将热电偶全部引出在接线排上
2.7 ★K型欧米伽热电偶，直径<0.3mm，聚四氟乙烯铁氟龙PFA,绝缘层耐温-200℃到260℃,线芯直径:2X0.255mm
2.8 ★温度测试角承重≥100kg
