IP防护等级测试
IP23检测:

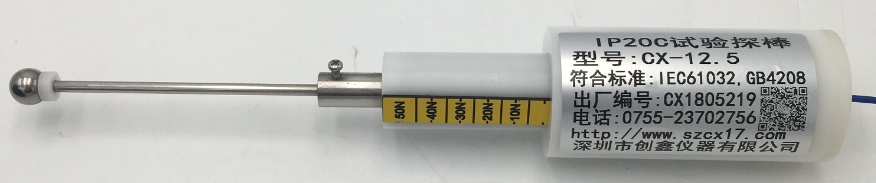

IP2X代表防尘试验（IP20C试验探棒）,直径12.5mm的球形物体试具不得完全进入壳内，用没有手柄和护板的直径12.5mm的刚性球，试验用力30N;主要技术参数如下：
1、探球直径：12.5mm
2、档板厚度：4mm
3、档板直径：10mm
4、手柄直径：4mm
●制带50±5N推力。

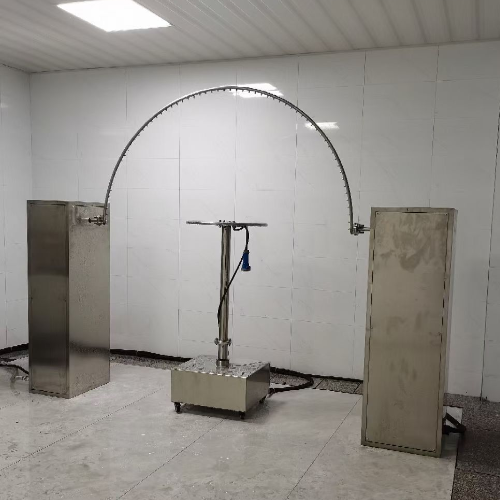

ipX3代表防淋水试验（IPX34摆管淋雨试验装置），产品在各垂直面在60度范围内淋水，无有害影响，用摆管或淋水喷头淋水，摆管试验10分钟，喷头淋水1min/m2,至少5分钟。
符合 IEC60529:1989，《GB4208-2017外壳防护等级(IP 代码)》条款及 GB7000.1《灯具 第一部分：一般要求与试验》条款要求。
产品特点：
1、适用于进行产品的IPX3、IPX4防水等级测试。
技术参数:
|
项目 |
参数 |
|
使用电源 |
单相AC220V,50Hz |
|
使用水源 |
水流速率为＞10L/min±5%干净、无杂质的清水，配水清洁过滤装置 |
|
控制及操作 |
PLC智能控制，7寸彩色触摸屏操作 |
|
摆管规格 |
R200 、R400、R600、R800、R1000、R1200、R1400、R1600mm可选 |
|
淋雨针孔 |
Φ0.4mm |
|
针孔分布夹角 |
IPX3：120°；IPX4：180° |
|
摆动角度 |
IPX3：120°（±60°）；IPX4：350°（±175°） |
|
淋雨速度 |
IPX3：4秒/次（2×120°）； IPX4：12秒/次（2×350°）； |
|
水流量 |
1-10L/min可调 |
|
试验时间 |
0.01S～99小时59分钟，可预置 |
|
试样旋转盘 |
直径：Φ600mm；转速1r/min，可4个角度停顿；承重≤50㎏的电气设备 |
|
压力表 |
0~0.25MPa |
|
场地要求 |
专用IP防水测试房，地面需平坦,有照明，带10A设备用防水漏电开关（或插座）、进水及排水功能良好，地面安装 |
