IPXX防护等级以及防水试验的规定及要求
PXX 防护等级的定义
IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘;第二个数字由表示防水，数字越大表示其防护等组长越佳。
IPXX 防护等级
第一位表示防尘指标：
第二位表示防水指标：
IPXX等级中关于防水试验的规定及要求：
一、范围
防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
二、各种等级的防水试验内容
1、IPX1 滴水试验装置
方法名称：垂直滴水试验
试验设备：滴水试验装置及其试验方法见2.11
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm
试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；
2、IPX2 滴水试验装置
方法名称：倾斜 15°滴水试验
试验设备：滴水试验装置及其试验方法见2.11
试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。每试完一个面后，换另一个面，共四次。
试验条件：滴水量为3 0.5 mm/min；试验持续时间： 4×2.5 min（共10 min）；
3、IPX3 箱式淋雨试验箱
方法名称：淋水试验
试验方法：
A、摆管式淋水试验
试验设备：摆管式淋水溅水试验装置（装置图形及其试验方法见本书2.14）
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°，共120°。每次摆动（2×120°）约4s 。
试验时间：连续淋水10 min 。 B、喷头式淋水试验
试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书2.14
试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间
试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min
试验时间：按被检样品外壳表面积计算，每平方米为1 min （不包括安装面积），最少5 min 。
4、IPX4 摆管淋雨试验装置
方法名称：溅水试验；
试验方法：
A、摆管式溅水试验
试验设备和试样放置：与上述第（3）条 IPX3 之a 款均相同；
试验条件: 除下述条件外，与上述第（3）条 IPX3 之a 款均相同；
喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂两边各摆动180°，共约360°。每次摆动（2×360°）约12s 。
试验时间：与上述第（3）条 IPX3 之a 款均相同（即10 min ）。 B、喷头式溅水试验
试验设备和试样放置：设备上安装带平衡重物的挡板应拆去，其余与上述第（3）条
IPX3 之b款均相同；
试验条件：除下述条件外，与上述第（3）条 IPX3 之b款均相同；
试验时间：与上述第（3）条 IPX3 之b款均相同，即按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少5min 。
5、IPX5 冲水试验装置
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为6.3mm；装置图形及其试验方法见本书2.14
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5 L/min （750 L/h）；
试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3 min 。
6、IPX6 冲水试验装置
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为12.5 mm；装置图形及其试验方法见本书第2.14章；
试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100 L/min （6000 L/h）；
试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3 min 。

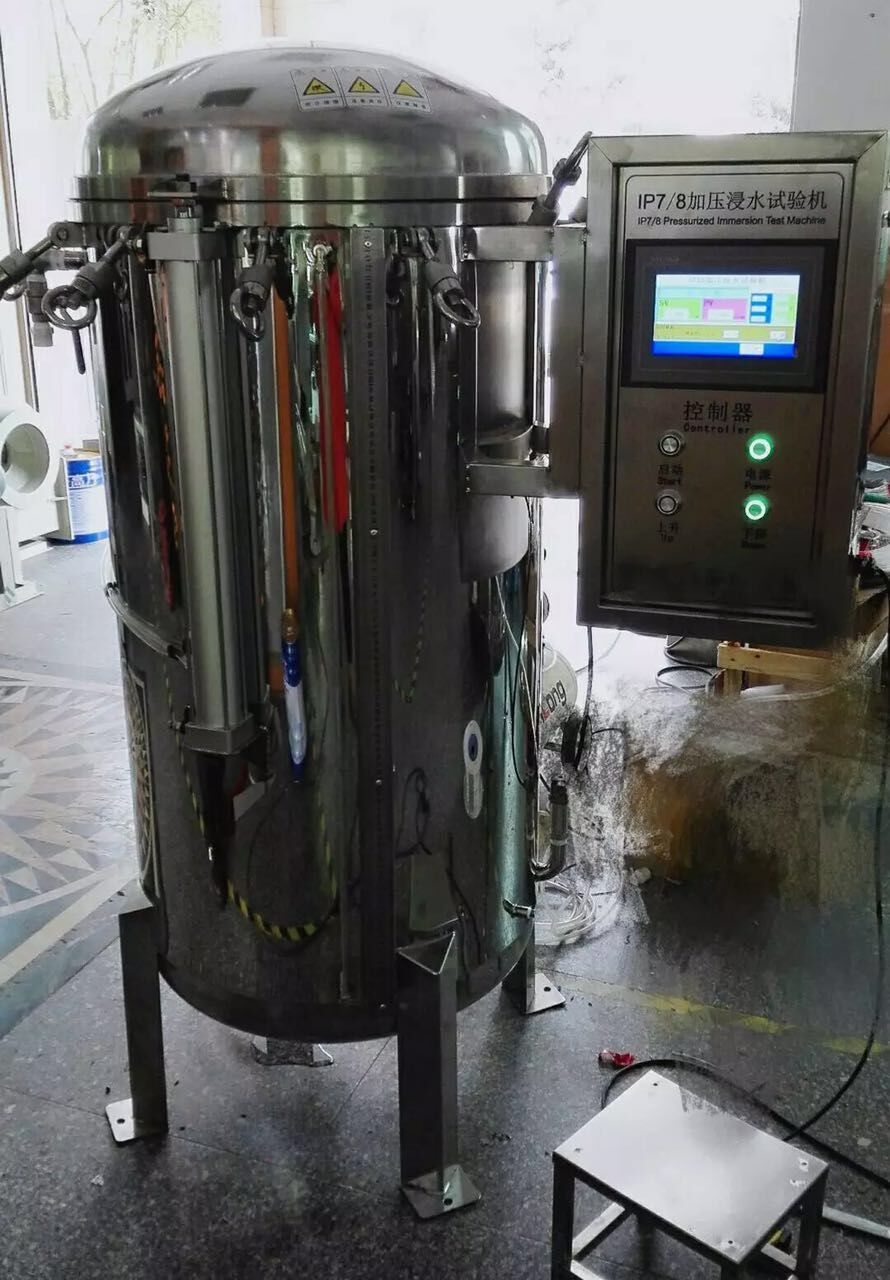

7、IPX7 浸水试验装置
方法名称：短时浸水试验；
试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为0.15 m 。
试验时间: 30 min 。
8、IPX8 浸水试验装置
方法名称: 持续潜水试验；
试验设备,试验条件和试验时间: 由供需(买卖)双方商定，其严酷程度应比 IPX 7 高。
