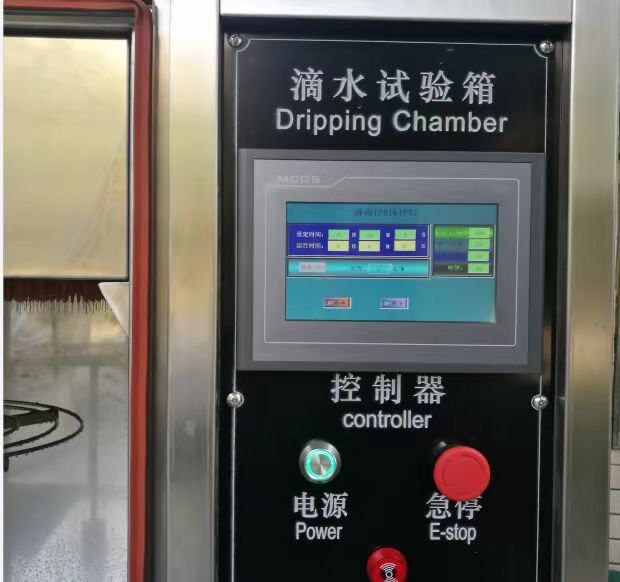

IPX12滴水试验箱内部纪结构高清图片
IPX12垂直滴雨试验箱
试验标准：
符合 IEC60529:2001、GB4208-2017《外壳防护等级(IP 代码)》条款与图 3 及 GB7000.1《灯具 第一部分：一般要求与试验》条款要求。
用途：
该设备的主要作用是用于电子 电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。
产品特点：
1 适用于进行产品的 IPX1、IPX2 测试。
2 箱式结构，循环用水，使用节能同是不用做专用防水房可以节省投入成本。
3 内箱采用SUS304#不锈钢板，可长时间使用不生锈，外箱用钢板表面喷涂烤漆，好看耐用。
4 大视窗钢化玻璃门，能清楚的观察样品测试过程。
5 滴水箱采用真空设计配高防锈不锈钢材质构造，
6 喷咀接触位黄铜锥形设计，不用工具即可方便更换针咀，针头下面安装有防护罩，不影响滴雨效果并能有效防止针头伤人。
7 过滤措施：设备标配过滤器，防止针孔堵塞；滤芯可定期更换。
8 具备压缩空气风干功能，试验完成后可将滴水箱内多余水份排除干净，避免长时间积水结垢堵塞针咀。
9 转台电机采用直流电机，能精确保证标准要求的1r/min的转速度要求，安全无触电危险，并能自动完成IPX1测试要求的4个位置滴雨2.5分钟的试验要求。
10 底坐配有4个活动带刹脚轮，方便移动。

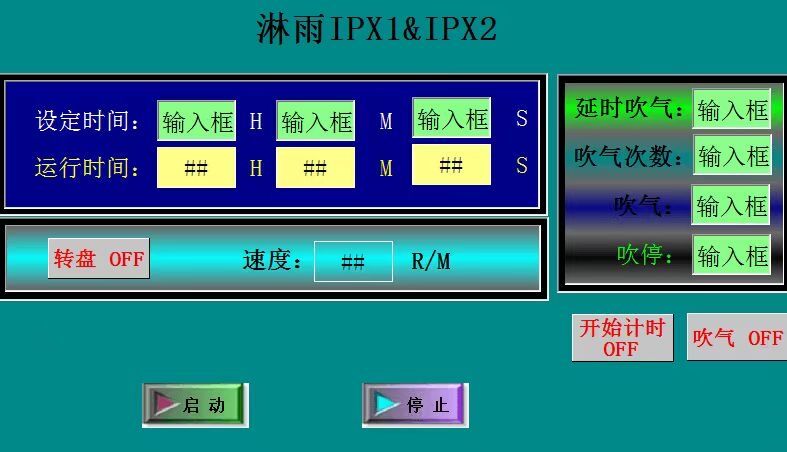

11 有时间控制功能，设定时间0-999分钟，到达测试时间能自动停止。
12 电器元件全部采用如LG、松下等进口品牌，接线工艺符合国家标准要求，电板布局合理，接线牢固，标示清楚。
13 一键启动，自动停机，简单智能。
技术参数表：
序号
型号
CX-IPX12A-600
1
滴雨面积
600*600 mm
2
内箱尺寸
L800*D800*H1000mm
3
转台直径
￠600 mm
4
转台承重
50KG
5
转台升降范围
350-700 mm
6
滴水孔径
￠0.4mm。
7
孔间距离
20*20 mm
8
降雨量
1-5mm/Min(±0.5mm/min)
9
流量调整方式
手动调整
10
滴雨箱升降高度
固定式
11
转台速度
1 r/min
12
转台可倾斜度
0°或15°
13
测试时间
0-999 min
14
保护装置
漏电、缺水、短路
15
电源（V）
220V
16
功率（KW）
3
17
符合标准
IEC60529:1989+A1:1999、GB4208、GB7000.（IPX1、IPX2)
