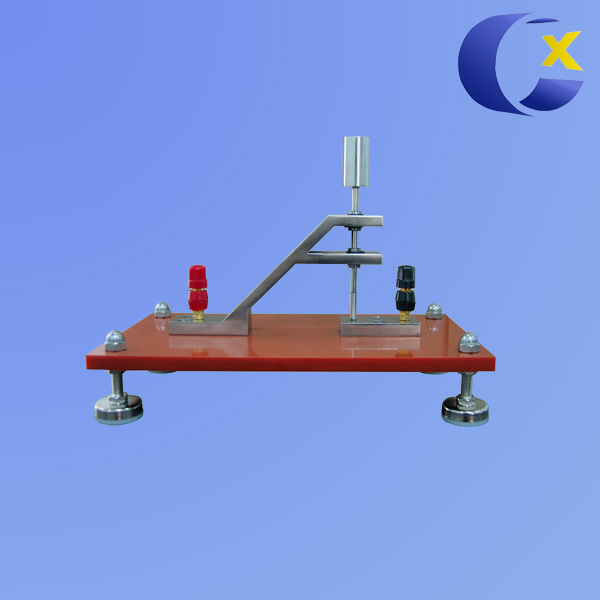

抗电强度试验装置
抗电强度试验装置是根据IEC60065，GB8898和UL1310标准要求设计制造，主要用于薄层绝缘材料进行抗电强度试验。

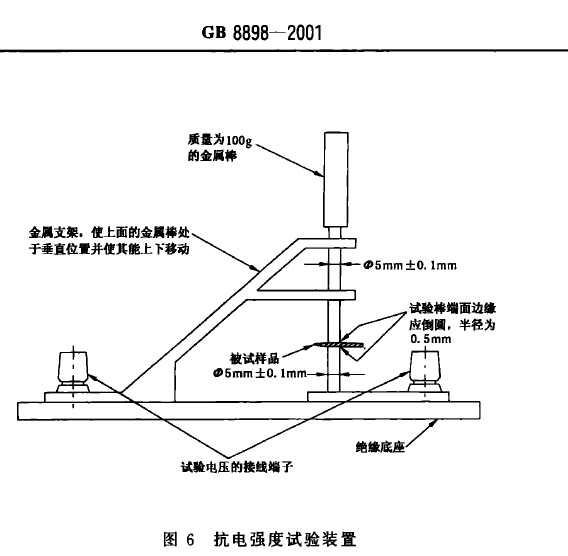

抗电强度试验装置支架部分参照图6设计，采用整体式结构，使用304厚板材料加工而成。为提高绝缘板抗电与爬电性能，表面进行磨沙抛光处理，底板边缘部分离支架最小距离>35mm,本设计可以满足海拔2000米以下12 KV强度的试验要求。
装置原理：开始时在测试材料上施加的起始电压U。不大于规定电压值Ut的一半，然后迅速将试验电压升高到全值并在该电压值上保持1min。如果在1min后测得的绝缘电阻不小于规定值，而且在抗电强度试验期间，没有出现飞弧或击穿，则认为该材料符合要求。
|
主要参数 |
技术指标 |
|
金属杆直径 |
5±0.1mm |
|
金属棒重量 |
100±2g |
|
最大量程 |
20mm |
|
最大耐压 |
<12KV（海拔2000以下） |
|
爬电距离 |
>35mm |
|
符合标准 |
IEC60065、GB8898、UL1310 |
装置的安装
1. 工作环境：湿度：18-32°C、湿度：50％-70％RH为宜。
2. 需要安装平稳的水平的绝缘台面上。
3. 调整四个支承脚，使仪器处于水平状态。
装置的使用方法：
1. 将被测试样品放入两金属杆之间。
2. 接通耐压测试装置，调相应的试验电压和漏电流值。
3. 电压测试通过后，需要测试材料的绝缘电阻值，其值不能小于规定值。
