大型包装纸箱自由零跌落试验台

一、 产品简介：

 采用双柱导向、液压缓冲。跌落高度可固定环设置，能实现棱、面、角跌落试验。主要用于考核产品包装件在运输和装卸过程中的承受跌落能力，从而改进、完善包装设计。 零跌落试验台采用板式双导轨导向、电动提升系统，适用于外形尺寸较大的包装试件做跌落试验。装卸试件方便、快捷、可实现棱、面、角较低高度跌落试验，跌落高度可以从零开始。

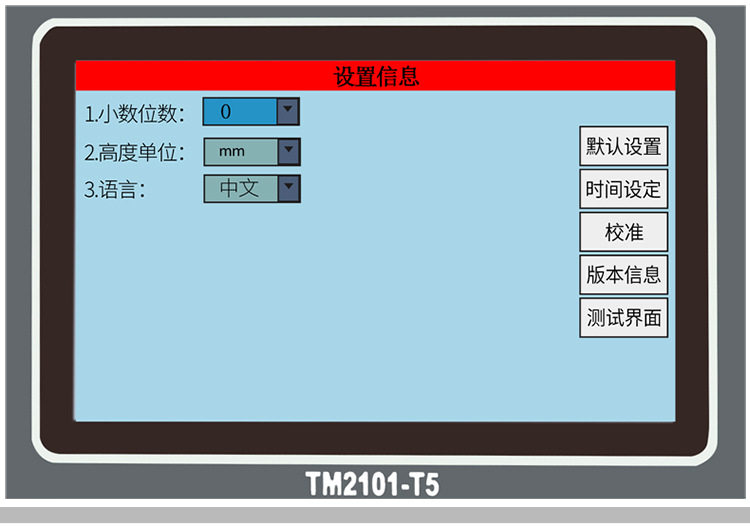

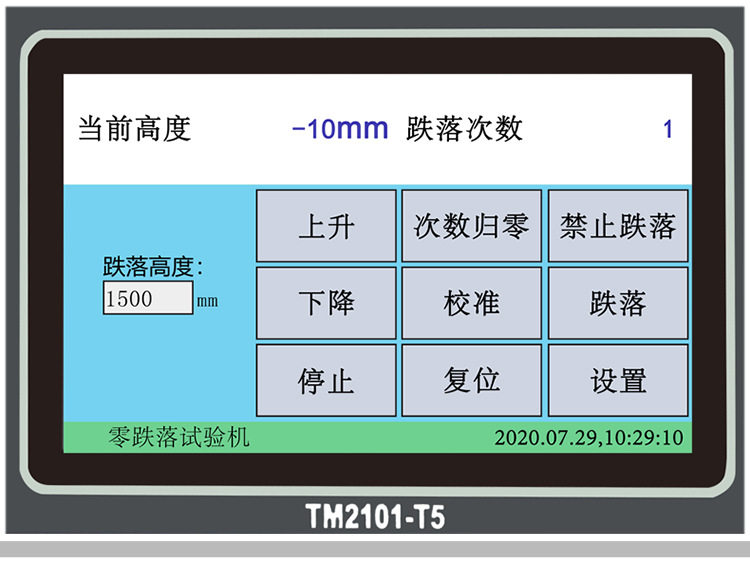

本机采用触摸屏控制器，操作人员凭密码方可进入操作系统。跌落高度及跌落次数都可自自设备。
试件最大重量（kg）200Kg
跌落高度（mm）0-1000 MM
试件最大尺寸L×W×H（mm）470*1250*1120

底板尺寸L×W×H（mm）1600*1800*60mm（按具体尺寸而定）

试验方式 棱、面、角
试验台外型尺寸L×W×H（mm）1600*1800*2800 MM

台体重量（kg）600
消耗功率（kVA）3.5

自由零跌落试验台配置清单：

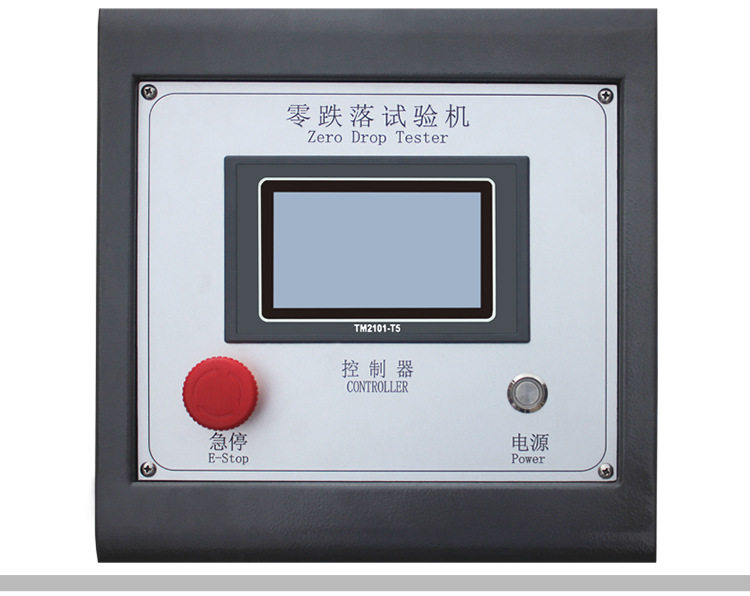

触摸屏控制器：一台

 编程器：台湾产

步进电机一台

支架自动夹口：一套

跌落臂：一套

 电动控制器：一套

液压缓冲减震：一套

液压防震胶垫：一套

日本产高精度编码器

行程感应开关：二个

零，角，面跌落装置：一个

电  机：欧特

高度仪：台湾伟特触摸屏

高度跟踪器：日本SP

轨  道：日本上银导轨

电气控制：欧姆龙、三菱PLC等

跌落气缸：日本SMC

减震器：台湾御霸

电 机：三洋

外表油漆：整机全部静电喷涂

棱角面夹具：一套

E型叉：45#钢、A3钢、槽钢

上下行程保护开关：欧姆龙
