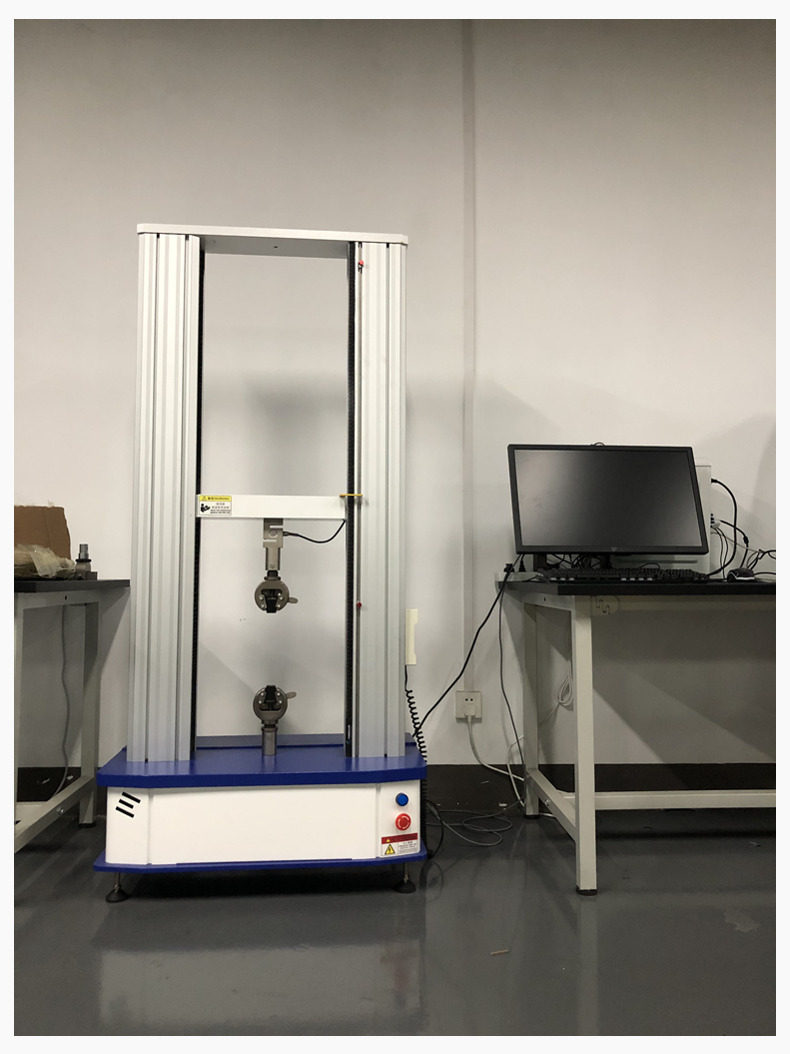

微机控制电子万能试验机

本机采用计算机控制，广泛应用于橡胶、塑料、电线电缆、纺织物、防水材料、 无纺布等非金属材料及金属丝、金属箔、金属板材和金属棒的力学性能试验，配合专用夹具亦适用于各种成品拉伸、压缩、 剥离、剪切、撕裂、弯曲（折）试验。可打印多项资料，可根据不同资料做出图形输出比较，控制精度高，操作简便；采用模块化设计，各种附属配件品种齐全，搭配灵活。
本机主要适用于对金属的拉伸、压缩、弯曲等力学性能的测试，还可以实现恒应力、恒应变、蠕变、松弛、轴向、径向等种多死循环试验。可根据GB、JIS、ASTM、DIN等标准自动求出抗拉强度、屈服强度、伸长率、定伸长应力、定应力伸长、弹性模量等参数。
控制软件介绍
软件操作系统语言：简体中文。
力值单位：N，KN，Kgf，Lbf，长度单位：mm，cm，in可自由转换
控制方式：
计算机软件设定速度、设定负荷断裂（破裂）、运行时间等多种控制方式
特配手动操作盒：方便校正及装持试件时定位用
自动判定材料断裂、压溃等并自动停机，可设定自动返回
曲线种类：
荷重-位移，荷重-时间，位移-时间。
应力-应变，应变-时间，应力-时间。

曲线纵横坐标可任意设置。
可提供的测试资料：
力量最大值，力量最小值，断裂值，上下屈服强度、抗拉强度、抗压强度、弹性模量、延伸率、剥离区间最大值、最小值、平均值等。（客户需订购前选定） 具有过载，过流，过压，欠压，过速，行程等多重保护。

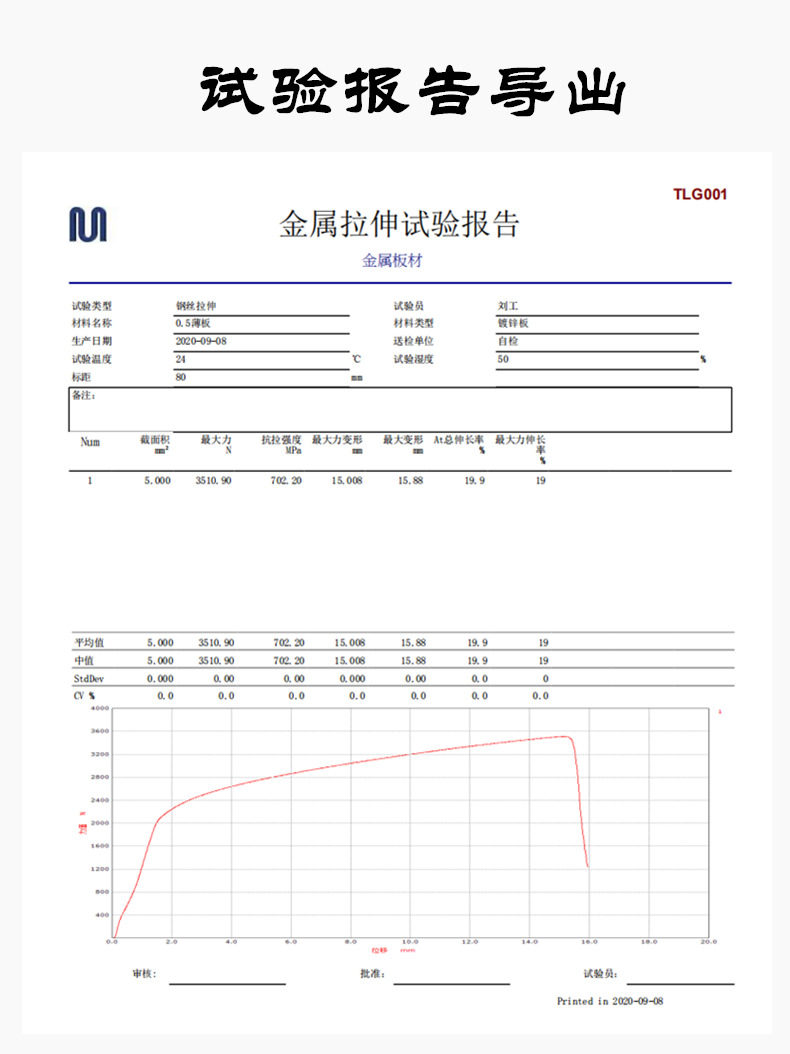

资料结果由目前国标通行之水晶报告格式导出。

主要特点：

1. BAB / BSS传感器美国TRANSCELL原装正品S型拉压力传感器

2. S型传感器

3. 通过NETP，CMC，PA认证

4. 优质合金钢材质

5. 安装简便，快速，稳定可靠

6. 适用于材料试验机，配料秤，搅拌站，皮带秤和包装秤等

★本公司采用台湾TBI滚珠丝杠，更好的传递精度

传动效率高滚珠丝杠副的传动效率高达90%～98%，为滑动丝杠副的2～4倍，能高效地将扭力转化为推力。传动灵敏平稳摩擦阻力小、灵敏度好、启动时无颤动、低速时无爬行，可μ级控制微量进给。

定位精度高滚珠丝杠副传动过程中温升小、可预紧消除轴向游隙和初级弹性形变、可对丝杠进行预拉伸以补偿热伸长，故可获得较高的定位精度和重复定位精度。

精度保持性好，滚道形状准确，滚动摩擦磨损极小，具有良好的精度保持性、可靠性和使用寿命。

传动刚度高滚珠丝杠副内外滚道均为偏心转角双圆弧面、在滚道间隙极小的时也能灵活传动。

同步性能好滚珠丝杠副因具有导程精度高、灵敏度好的特点

★本公司采用HKCMC伺服驱动，更好的确保无误

多摩川交流伺服电机的输出功率一般为100-400W，电源频率分50Hz、400Hz等多种。它的应用很广泛，如用在各种自动控制、自动记录等系统中.

高速高响应速度响应频率高达1kHz；高性能的机械适应性 可接收高达2Mpps的脉冲指令 内置瞬时速度观测器，可快速、高分辨率地检测出电机转速

■超低振动

1) 自适应滤波器，可根据机械共振频率不同而自动调整陷波滤波频率

2) 两个手动陷波滤波器，抑制机械共振

3) 两通道振动抑制滤波器，抑制机械远端振动 地球环境关注对应ROHS指令,采用无铅化焊锡.

■小型化设计

1) 通过对驱动器进行最佳热分析实现小型化，与过去相比，体积75%，重量80%

2) 使用薄模具钢板的新冲片工艺，大幅度降低铁损，电机长度缩短(过去的70%) 减少驱动器型号

优点:

良好的速度控制特性，在整个速度区内可实现平滑控制，几乎无振荡;

高效率，90%以上，不发热;高速控制;

高精确位置控制;

额定运行区域内，实现恒力矩;低噪音;

没有电刷的磨损，免维护;

不产生磨损颗粒、没有火花，适用于无尘间、易暴环境

★本公司采用专业的加工工艺，更好的确保质量

精准的加工工艺，确保横梁与轴承、丝杠的配合，缩小加工上带来的误差，进一步的确保精度

机身采用喷塑处理，所配夹具为正规热处理流程，经久耐用，外形正统

整机底箱内传动机构为同步带传动，与摩擦型带传动比较，同步带传动的带轮和传动带之间没有相对滑动，能够保证严格的传动比。但同步带传动对中心距及其尺寸稳定性要求较高。

同步带传动具有带传动、链传动和齿轮传动的优点。同步带传动由于带与带轮是靠啮合传递运动和动力，故带与带轮之间无相对滑动，能保证准确的传动比

带轮采用日本Mitsubishi高强度带轮

导杆采用日本SUJ2精密同轴镀铬钢杆

横梁采用45#模具钢经研磨处理

护罩采用坚美铝材专业成型经电泳银白处理，外观高档大方，便于清洁

防尘罩采用台湾进口专业塑布防尘帘，保证使用十年不变形、不开裂

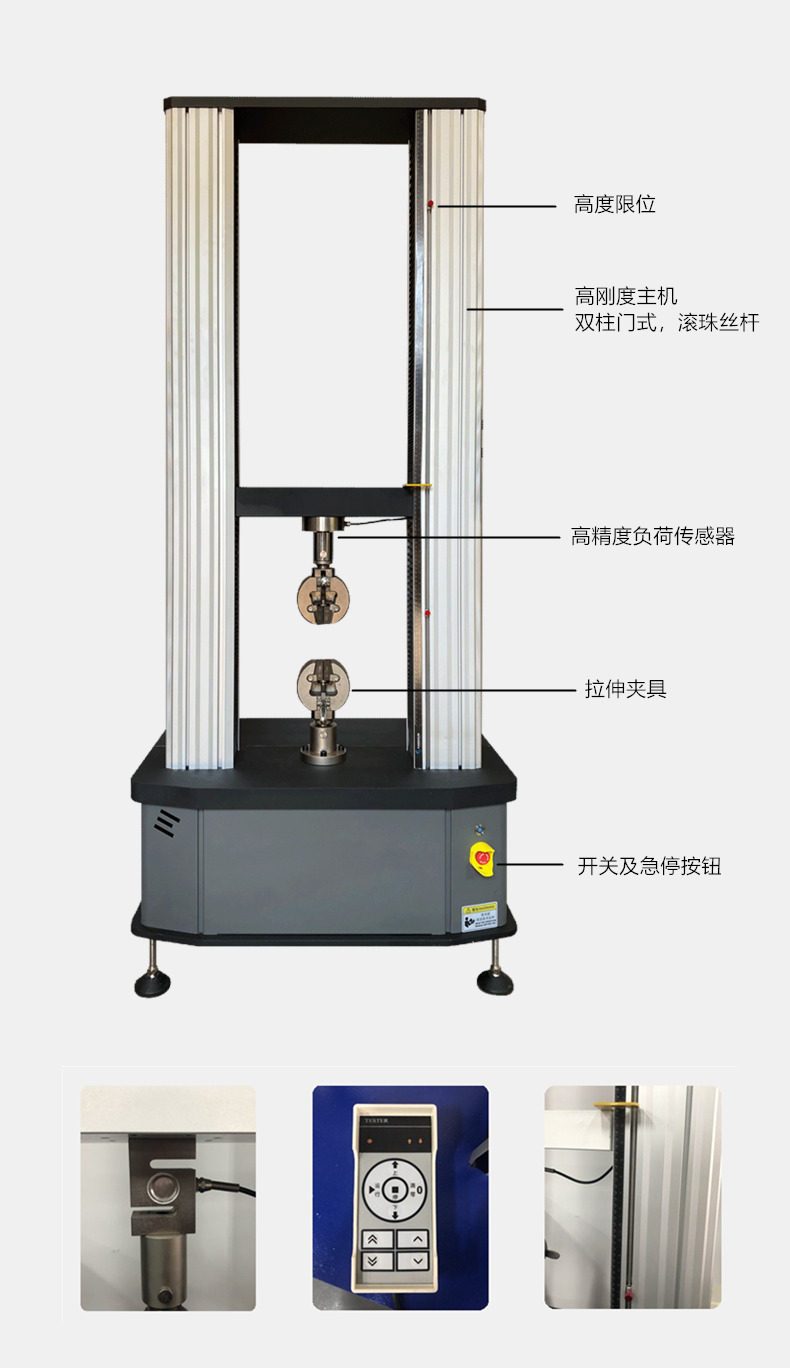

机器结构图：

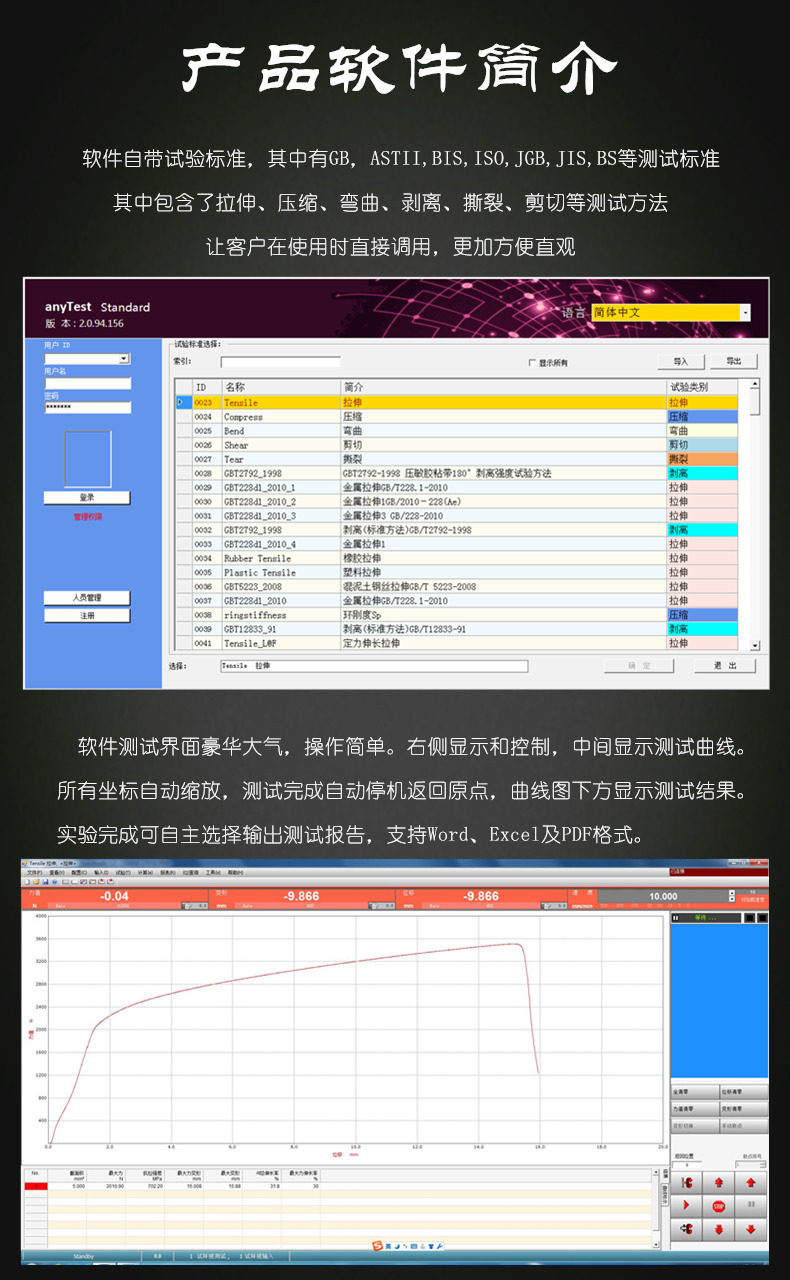

一、软件突出性特点

1、支持中英文语言界面切换；

2、支持功能导航，用户依据导航界面进入相应的试验功能模块；

3、支持各种金属材料力学性能试验，如金属拉伸、压缩、弯曲、剪切等试验；

4、支持各种非金属材料力学性能试验，如水泥抗压抗折、混凝土抗压、硬质泡沫塑料压缩等；

5、支持扩展试验功能，用户可以自行追加试验项目；

6、独立的开放式试验项目设置模块，可以由技术人员建立试验项目，试验操作员引用试验项目来做试验，大大降低广大试验操作员的业务水平要求和操作难度；

7、试验控制流程化设计，用户查看试验控制步骤一目了然，指令类型丰富；

8、可以修改试验数据名称并可调整试验数据显示顺序，满足用户特殊数据输出要求；

9、支持自定义追加试验数据项；

10、支持自定义追加试验标准和试验数据处理；

11、支持试验数据统计计算（平均数、标准偏差、变异系数）；

12、支持曲线分析；

13、支持试验追溯；

14、支持自定义试验报告，采用Word或Excel电子表格方式，操作方便，设置简单，可以打印或预览；

15、软件拥有各种设备安全和试验安全保护；

16、详尽的软件帮助文档。

试验机的工作条件：

1、在室温10℃-35℃范围内，相对湿度不大于80%；

2、在稳固的基础或工作台上，正确安装；

3、在无振动的环境中,周围留有不小于1m的空间；

4、周围无腐蚀性介质；

5、电源电压的波动范围不应超过额定电压的10%。

6、本公司产品实行为用户免费调试和培训，使操作员达到熟练使用程度。

希望客户提供配合：

★提供在本机上完成试验的试样，供在用户实验现场调试设备使用。

★负责产品的收货、储运、就位。

★如需计量，自行联系当地计量部门对设备进行计量。

★提前准备好设备安装所需的空间及地基，电源等条件。
