配电柜 IP 防护等级试验完整要求

一、执行标准

1. 基础 IP 试验标准：GB/T 4208-2017《外壳防护等级（IP 代码）》、IEC 60529
2. 成套配电柜强制引用：GB/T 7251.1-2023《低压成套开关设备和控制设备 总则》
3. 配套判定：试验后绝缘、介电、接地连续性按 GB/T 7251.1 复核

二、试验前置通用要求（所有 IP 等级必满足）

1. 样品状态
   • 完整成品配电柜，门、密封胶条、盖板、电缆接头、通风百叶全部正常闭合锁紧；
   • 带锁柜门需锁闭，操作面板、观察窗、进出线口按出厂装配状态；

   • 防尘 / 防固体异物试验要求

     1）IP1X～IP4X（探棒试验，无粉尘箱）

     表格

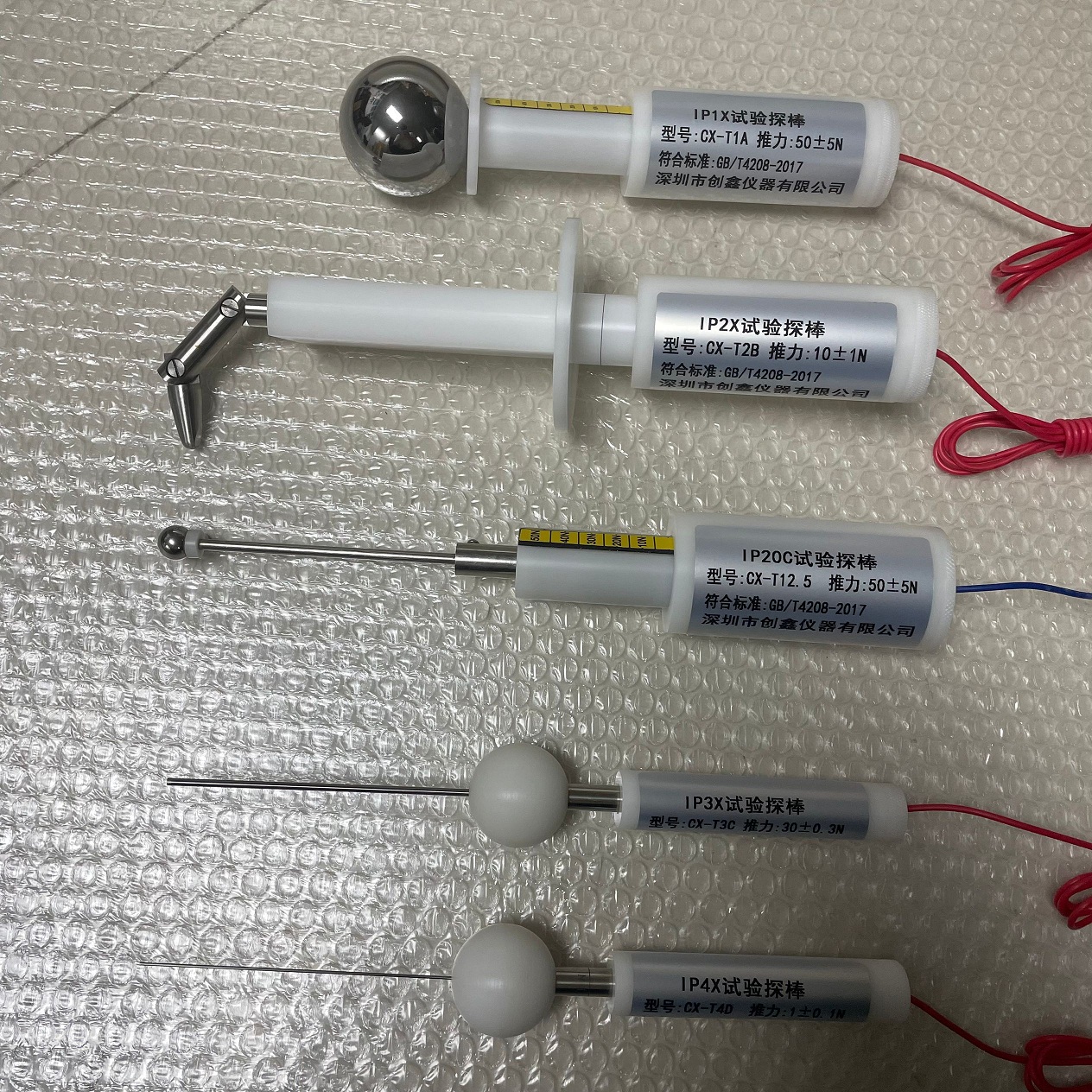

     等级	试验器具	操作要求	合格判定	配电柜常用场景
     IP1X	Φ50mm 钢球	轻压外壳开孔，钢球不得进入，不可触碰带电体	钢球无法穿入，试灯无导通	室内低压总柜 IP30 基础防护
     IP2X	标准关节试验指（Φ12.5mm）	手指伸入所有缝隙、操作孔，全程探触	手指碰不到任何带电危险部件	室内配电箱、控制柜
     IP3X	Φ2.5mm 刚性试验棒，施加 3N 推力	所有通风口、缝隙、观察缝全位置测试	棒体无法进入内部	机房、电控柜 IP30/IP33
     IP4X	Φ1.0mm 刚性金属线，1N 推力	极小散热缝、仪表缝隙全覆盖	细线不能穿入壳体内部	户内防尘要求较高柜体





   • 2）IP5X（防尘防护，非尘密）

     1. 设备：步入式防尘试验箱，介质干燥滑石粉，浓度 2kg/m³；
     2. 工况：箱内持续负压，试验时长8h，全程粉尘循环悬浮；
     3. 判定：允许微量浮尘，但无粉尘堆积、不覆盖绝缘件、不影响开关动作；户外常规配电柜 IP54 标配。

     3）IP6X（尘密，完全防尘）

     1. 同 IP5X 设备，8h 负压粉尘循环；
     2. 判定：柜体内部无可见粉尘侵入，任何缝隙、密封条、接头零进灰；化工、粉尘车间户外 IP65 专用。

     四、第二位数字：防水试验要求（配电柜常用 X3/X4/X5/X6/X7）

     IPX1 垂直滴水

     • 流量 1mm/min，垂直向下滴水 30min；
     • 适用：室内吊顶柜，极少配电柜单独使用。

     IPX2 15° 倾斜滴水

     柜体 4 个方向各倾斜 15°，每面 30min，合计 120min 垂直滴水；仅潮湿室内简易箱。

     IPX3 防淋水（60° 淋水）

     • 摆管淋水装置，喷淋范围垂直 ±60°，水压 0.07MPa，持续 30min；
     • 适用：屋檐下、半户外、走廊配电柜 IP33/IP43。

     IPX4 全方位防溅水（配电柜最常用）

     1. IPXXB 试验探棒的应用
