电器设备外壳通常是由塑料、金属、玻璃等材料制成的，并且经常承受着碰撞、挤压等力量的作用。如果外壳不够坚固或者在使用中发生了破损，可能会导致电器内部的电路短路，或者漏电等现象，从而造成触电、火灾等严重事故。

因此，进行电器设备外壳冲击检测可以帮助检测外壳的强度、韧性和耐磨性等性能，确保电器设备在遭受外界冲击时能够保持完好，防止破损和漏电等情况发生。下面就由科准测控的小编为大家简单介绍下电器设备外壳的冲击测试。
一、测试设备

1、IK 垂直冲击试验机

2、测试用途

用于对家用及类似用途电子电工产品设备及其附件以及类似设备的外壳、及灯具进行抗撞击能力测试，评定产品的安全性能及强度等级

3、测试原理

根据试验Ehc：垂直落锤，冲击元件通过导管以一定高度自由跌落，在垂直方向撞击试样，经过重力势能到动能的转化，达到对试样冲击测试目的。

4、测试装置

撞击元件可由一根可忽略约束的管子引导。引导管不应与样品接触，并能保持锤体自由下落。为了减少摩擦，撞击元件的长度不应小于直径，与管子保持适当的间隙。

二、测试标准

1、测试要求：规定做IK防护等级测试时

1) 要知道如何安装被测物，通风条件的要求，冲击锤数量及分布和每个等级对应的冲击锤；

2) 了解IK代码的应用通常，防护等级适用于整体外壳。如外壳的某些部分具有不同的防护等级，则应对其相应的防护等级进行标志。

2、产品标准也应规定在下述情况下所采用的标志方法：

1）同一外壳某一部分的防护等级不同于其他部分;

2）安装状态将影响外壳防护的等级。

3、IK防护等级

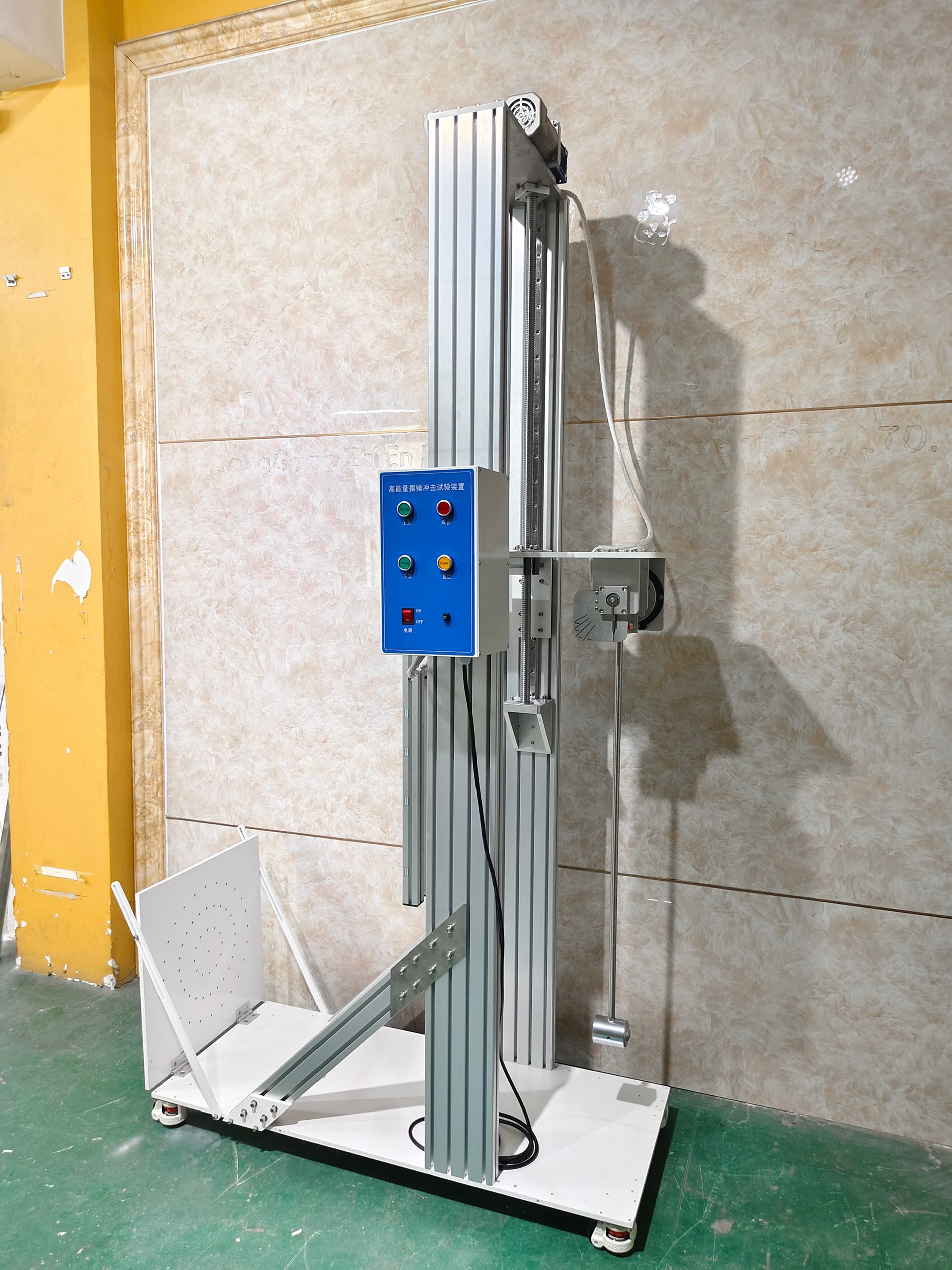

IK冲击试验装置

IK等级是一种国际通用的数字代码，用于表示电器设备外壳对外界机械碰的防护分级。根据IEC 62262:2002和IEC60068-2-75:1997标准，为电器设备外壳在受到外力碰撞对内部设备的保护能力。

1）IK00-无保护

2）IK01-承受014J撞击力(相当于025KG重的物体从56mm高处落下对表面的撞击

3）IK02-承受02J撞击力(相当于025KG重的物体从80mm高处落下对表面的撞击

4）IK03-承受035J撞击力(相当于02KG重的物体从140mm高处落下对表面的撞击

5）IK04-承受05J撞击力(相当于025KG重的物体从200mm高处落下对表面的撞击

6）IK05-承受07J撞击力(相当于025KG重的物体从280mm高处落下对表面的撞击

7）IK06-承受J撞击力(相当于025KG重的物体M400mm高处落下对表面的撞击

8）IK07-承受2J撞击力(相当于05KG重的物体从400mm高处落下对表面的撞击

9）IK08-承受5J撞击力(相当于17KG重的物体从300mm高处落下对表面的撞击

10）IK09-承受10J撞击力(相当于5KG重的物体从200mm高处落下对表面的撞击

11）IK10-承受20J撞击力(相当于5KG重的物体从400mm高处落下对表面的撞击
