GU5.3灯头量规的使用方法

GU5.3 灯头量规是适配 GU5.3 双插脚灯头（常见于 MR16 系列射灯等灯具）的专用检测工具，核心用于把控灯头与灯座的适配性和互换性，常应用于灯具生产质检、来料验收等场景，以下是其详细信息：
  1. 核心基础信息
    • 执行标准与型号：量规严格依据 GB 1483 和 IEC 60061 - 3 标准制造，标准图号为 7006 - 109 - 1，对应的供应商型号常标注为 SC - GU53C1，以通止规为主要形式。
    • 材质与品质：采用日本进口模具钢制作，搭配专用防锈材料，防锈性能出色；其洛氏硬度达到 HRC58° 以上，不仅不易磨损，使用寿命还比普通量规长 3 - 5 倍。且出厂前会经具备 CNAS 资格的实验室计量校准，附带专属计量证书，保障检测结果的权威性。
  2. 关键检测项目：该量规围绕 GU5.3 灯头的核心装配尺寸展开检测，具体包括单个插脚直径（尺寸 E，含止挡）的最大值与最小值、双插脚中心距离（尺寸 D）、插脚长度（尺寸 F）的最大值与最小值，同时还会检验灯端端面的最大尺寸 Smax 和 Hmax，这些参数直接决定灯头能否顺利安装且实现稳定接触。
  3. 规范使用方法：使用时需通过多步骤操作判断灯头是否合格，具体流程如下：
    1. 单个灯头插脚需能插入量规的 e1 孔，且要插入至灯头的 Q 面与量规的 R 面完全接触；
    2. 单个灯头插脚绝对不能插入量规的 e2 孔，以此限定插脚尺寸上限；
    3. 灯头的两个插脚需能同时插入量规的 e 孔，确保双脚间距合规；
    4. 灯头插脚完全插入量规后，灯头 Q 面要与量规 Q 面紧密贴合；
    5. 贴合状态下，插脚末端需与量规 X 面共面或略超出 X 面，但不能超过 Y 面，避免插脚长度过长或过短影响装配效果。

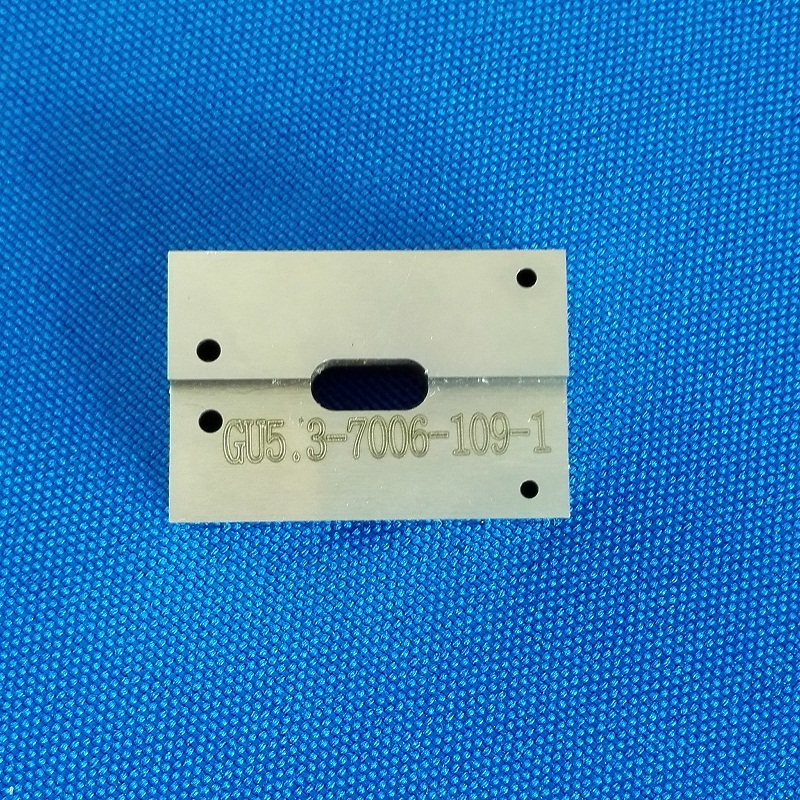

GU5.3灯头通止规

该量规的应用场景十分广泛，既适用于 GU5.3 灯头生产企业的半成品、成品质量把控，也能满足采购环节对灯头配件的来料检验需求，同时也是第三方质检机构开展 GU5.3 灯具合规性检测的重要工具。
