GB 4706.22 表面温度探头的应用解析

一、核心应用场景：明确需检测的器具部位

二、测试操作规范：确保测量结果的准确性

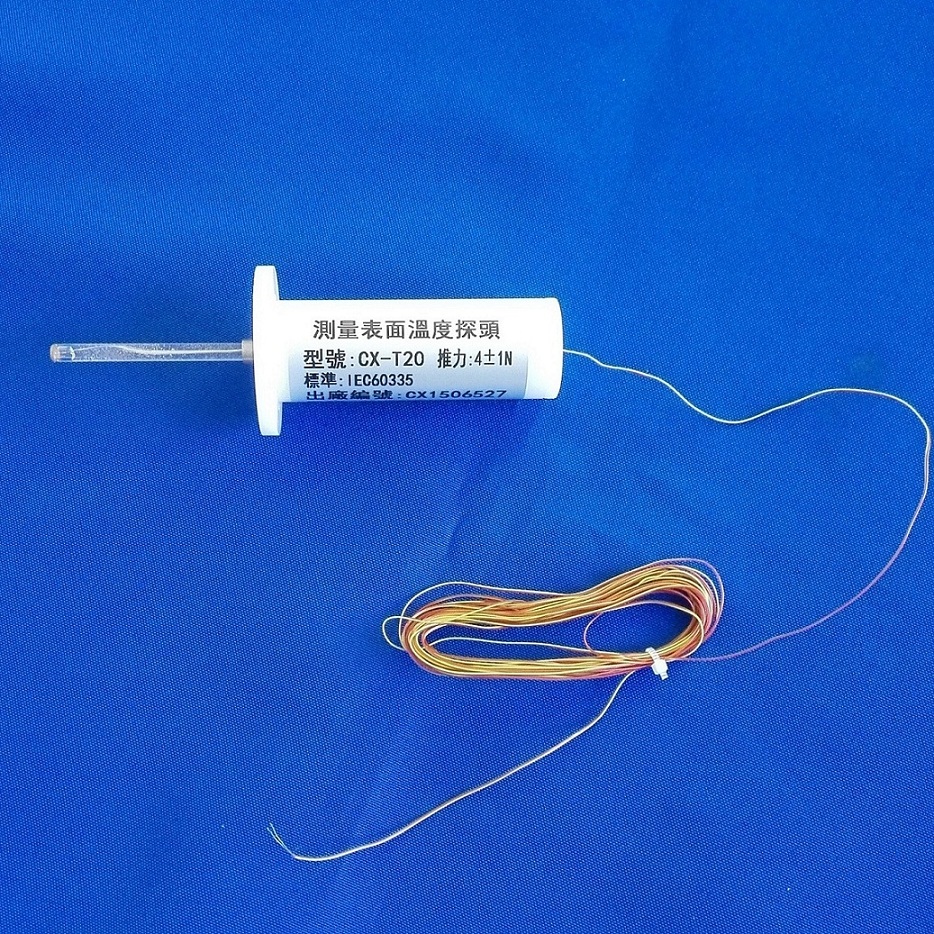

1. 探头选型要求

• 需选用符合 IEC 60584-2 或等同标准的表面温度探头，类型优先为 “平面接触式探头”（如贴片式、弹簧压接式），确保探头与被测表面紧密贴合（接触压力需符合标准，通常为 0.1N~0.5N），避免因接触不良导致测量误差。
• 探头的温度测量范围需覆盖器具可能的最高表面温度（通常为 - 20℃~300℃，特殊烤炉需扩展至 500℃），精度要求为：在 0℃~100℃范围内误差≤±1℃，100℃以上误差≤±2%。

2. 器具运行状态设定

• 测试前需将器具调整至 **“最大负载工作状态”**（如电灶开启所有加热区并调至最高功率、烤炉设定至最高温度档），并持续运行至 “热稳定状态”（即连续 30 分钟内温度变化不超过 2℃），确保测量的是器具最恶劣工况下的表面温度。

3. 探头布置与测量

• 探头需直接贴附在被测表面的 **“最高温度点”**（通常为热量最集中的区域，如加热元件正上方的外壳、手柄与器具连接的根部），若表面为曲面，需选用适配曲面的探头（如柔性贴片探头），避免探头与表面出现间隙。
• 每个检测部位需至少测量 3 个不同点（取最大值作为判定依据），测量时间需持续 5 分钟以上，确保数据稳定。

三、核心作用：支撑安全合规判定

1. 验证 “防烫伤限值” 是否达标

• 正常操作时 “手易触及的部位”（如手柄、旋钮）：温度≤60℃（环境温度≤25℃时）；若器具标注 “热表面” 警示，限值可放宽至 70℃。
• 非操作时 “手可能触及的部位”（如侧面外壳）：温度≤85℃（环境温度≤25℃时）。
• 周边支撑面 / 墙壁：温度≤90℃（器具运行时，距离器具外表面 200mm 内的物体表面）。

2. 排查 “过热风险”，预防火灾隐患

• 若加热元件周边的外壳温度过高（如超过 100℃），可能导致外壳塑料熔化、变形，甚至引燃周边易燃物（如厨房纸巾）；
• 若散热口附近温度异常（如超过 120℃），可能提示散热通道堵塞或散热风扇故障，需排查设计缺陷。

探头的测量数据可直接定位这类风险点，推动器具设计优化。

四、注意事项：避免测量误差影响判定

1. 环境温度校准：测试环境温度需控制在 23℃±2℃（标准要求），并在测量结果中扣除环境温度影响（部分探头需连接温度记录仪自动补偿）。
2. 避免干扰因素：测试时需远离热源（如其他电器、阳光直射），避免气流（如风扇、空调风）直吹探头，防止环境因素导致测量值偏差。
3. 探头定期校准：表面温度探头需每 6 个月（或按实验室要求）通过 “标准恒温槽” 校准，确保精度符合要求，未校准的探头测量数据无效。
