IP44淋雨沙尘防护等级测试，该仪表设备肉眼可见没有明显的缝隙，螺钉安装就位，出线端子密封完整。IPX4淋雨试验后，打开样机盖子，发现电路板上布满水珠，水珠不断往下部滑落，分析其进水的原因，壳体盖子没有密封凹槽，也没有密封胶垫，纯粹是铁碰铁，没有相应的密封设计。IPX4淋雨试验等级虽然不算太高，但是一旦盖子压不结实，水滴会顺着缝隙进入壳体内部，影响设备使用的安全性。若是产品没有任何的密封设计，即使做淋雨试验较低的测试等级IPX2，也会存在出现进水的情况。

一、测试标准

GB/T4208-2017；IEC60529:2013。

二、测试项目及测试要求

1、IPX4淋雨试验

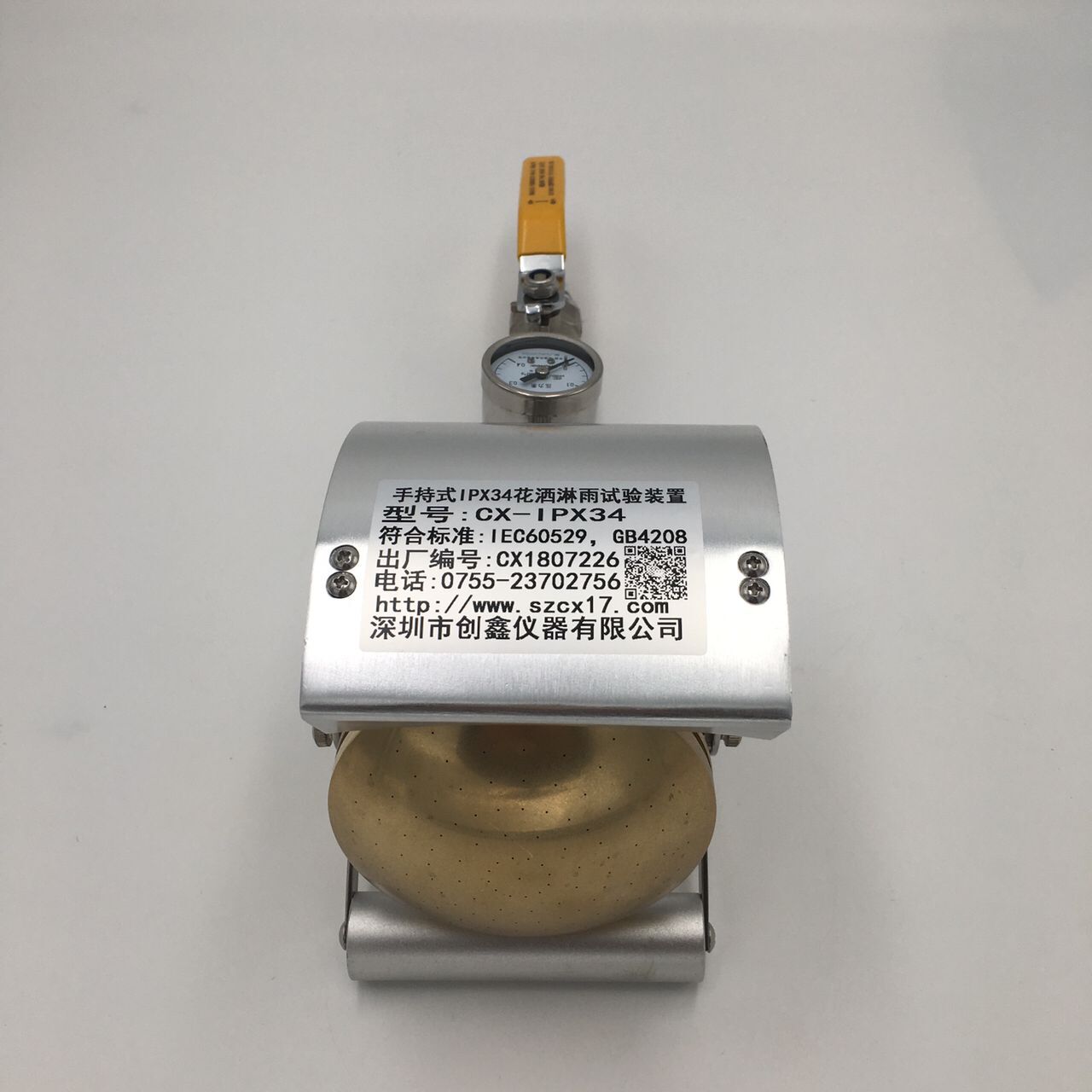

(1)使用摆管淋雨装置，角度与垂直方向±180°范围淋水，试验时间10分钟。

(2)使用淋水喷嘴，与垂直方向±60℃范围内淋水，试验时间5分钟。

2、IP4X沙尘试验

防止直径≥1mm的固体异物，使用1N的力，直径为1mm的刚性钢线不得进入壳内并与带电部件保持足够间隙。

三、检测结果判定

IPX4淋雨试验：一般说来,水滴不能进入到危险带电部件部分，如果进水,应不足以影响设备的正常操作或破坏安全性;水不积聚在可能导致沿爬电距离引起漏电起痕的绝缘部件上;水不进人带电部件,或进入不允许在潮湿状态下运行的绕组;水不积聚在电缆头附近或进入电缆。如外壳有泄水孔,应通过观察证明进水不会积案,且能排出而不损害设备。对没有泄水孔的设备,如发生水积聚并危及带电部分时,有关产品标准应规定接受条件。

IP4X沙尘试验：不需要使用沙尘试验箱，使用直径为1mm的刚性钢线不得进入壳体内部。

四、IP44防护等级测试前需注意

1、产品在硬件结构设计时候，需要考虑到外壳的密封设计，一旦设备定型以后，再改结构工艺是非常麻烦，耗费人力、物力和财力成本；

2、铁碰铁没有密封胶垫的设计不可取，基本不具备防水功能；

3、送样前可自行进行喷水模拟，便于提供测试通过的概率；

4、强行封胶处理不可取，只是占时应付一次的测试，需要从防护设计上下功夫。

五、哪些产品需要进行防护等级测试

电动执行机构、蝶阀、机械阀门、压力变送器、水表、压力表、测量装置、受电弓系统、站台门系统、地面电子单元、应答器、火灾报警综合盘、单元平衡阀、智能工业相机、质量流量计、三维闪电定位仪、隔爆稳压电源、计算机联锁设备、空气负离子自动观测仪、环控风机、感烟探测器、太阳能控制柜、配电柜、汇流箱、电池箱、边坡雷达、手动火灾报警按钮、激光打码机、信息交换系统、工业听诊器、地震计、速差器密封仓、应答器接收单元、分析机柜、道路交通信号控制机、环链电动葫芦、变形监测雷达、ATP车载设备、介入式心室辅助装置、高精度大气电场仪电源、真空压力传感器、餐饮业油烟在线监测仪、毫米波治疗仪、电气火宅监控器、百叶窗、涡街流量计指示器、脉冲辐射监测系统仪、电缆分支模块护壳、边缘计算器、涡轮箱、延时控制盒、指示器、车载智能网关、数据传输设备、光纤直放站、无线水温差传感器、列尾装置、配电箱、控制机柜、列尾装置、数传箱、智能穿戴设备、防水眼镜、环境复合传感器等。
