IP67防护等级试验设备介绍与测试方法

IP (Ingress Protection) 等级是一种验证测量户外低压电子电气设备防尘及防水能力的测试等级。"IPXX"防护等级,第一个数字代表防止固体异物 (包括灰尘) 进入和防止靠近危险带电部件的防护能力。第二个数字则表示防止水滴进入的防水等级。

IP67属于防护等级测试当中测试等级要求比较高的测试等级,防护等级的数字越大,表示它的防护能力越强,测试要求也相对严苛。

一、IP67代表什么含义
1、第一位数字 IP6X代表防尘试验
(1)、防止接近危险部件 直径为1.0mm的试验金属线不得进入外壳,并与带电部分保持足够的间隙;

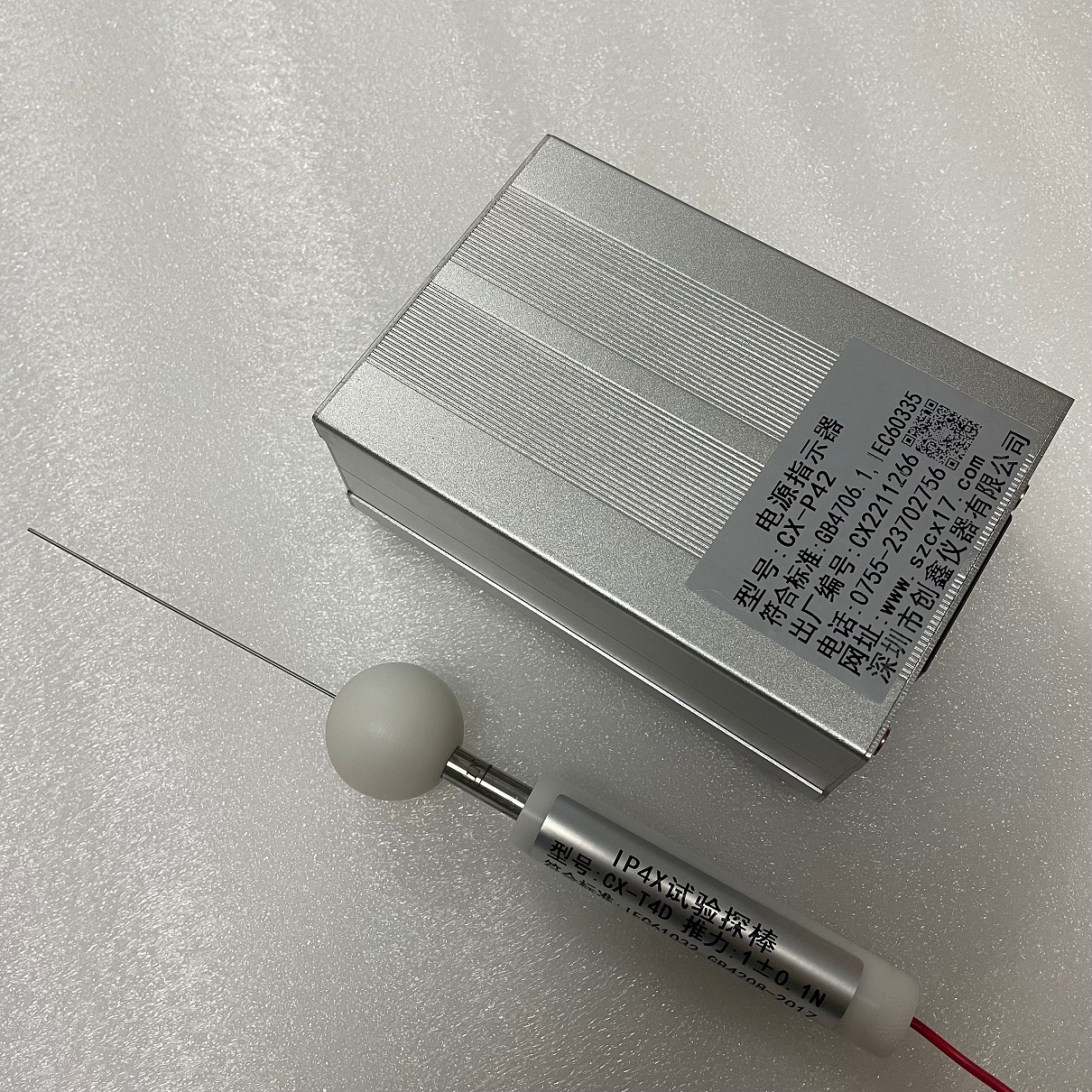

IP4X防尘等级试具
(2)、防止固体异物进入的试验 对受试样机进行抽负压,在砂尘试验箱中试验8小时。
2、第二位数字 IPX7防水试验
使用潜水箱,水面在外壳顶部以上至少0.15m,外壳地面在水下至少1m,试验时间30min。
IP67测试通常包括以下步骤:
1.准备样机:将待测试的样机准备好,包括外壳、接口和其他可能受到水侵害的部分。
2.进行IPX7防水测试:将待测试的样机放入潜水箱中,确保样机完全浸没于水中(水面在外壳顶部以上至少0.15m,外壳地面在水下至少1m),并保持一定的时间(通常为30分钟);试验后,开盖检查样机壳体内部是否有水滴进入。
3.进行IP6X防尘测试:防水测试后将受试样机复原安装好,对样机壳体进行抽负压,使得样机壳体内外形成负压差,在检测标准特定的砂尘试验箱环境中,试验时间为8h,试验后,开盖观察是否有灰尘进入设备内部。
4.进行测试评估:IPX7防水试验后,样机壳体内部没有水滴进入,判定通过防水测试;IP6X防尘试验后,样机壳体内部没有灰尘进入,判定为通过了IP6X防尘试验,受试样机通过了测试,它将被认定为具有IP67防水等级。
