技术文章
GB/T4208与IEC60529标准之间的关系
IEC 60529标准，全称《防护等级（IP代码）标准》，是由国际电工委员会（IEC）制定的一项标准，主要用于定义电气设备外壳对固体异物和水的防护能力。该标准的目的是为制造商、测试机构和用户提供一个统一的、可量化的评估框架，用于评定电气设备的防护等级
一、IP代码结构
IP代码是由IEC 60529标准规定的电气设备外壳防护等级代码，全称为"International Protection Marking"。它由以下几个部分组成：
1.1 IP基本结构
IP 2 3 C H
│ │ │ │ │
│ │ │ │ └── 补充字母(可选)
│ │ │ └──── 附加字母(可选)
│ │ └────── 第二数字（防水）
│ └──────── 第一数字（防尘）
└────────── 代码字母
IP是固定标识，表示"防护等级"
第一个数字（0-6）表示防止固体异物进入设备内部的防护等级。
第二个数字（0-8）表示设备外壳对水的防护等级。
附加字母（如A、B、C、D等）用于描述附加的防护标准，在特定应用场合下。
1.2 第一特征数字(0-6)，第二特征数字(0-8)
1.3 附加字母(可选)
用于说明对触及危险部件的防护等级：
A：防止手背触及
B：防止手指触及
C：防止工具触及
D：防止导线触及
1.4 补充字母(可选)
提供额外信息：
H：高压设备
M：运动部件测试时防水
S：静止部件测试时防水
W：恶劣天气条件下测试
1.5 常见标识示例
IP20：防止手指触及，无防水功能
IP65：完全防尘，防止低压水射流
IP67：完全防尘，可短时间浸水
IP68：完全防尘，可长期浸水
IP44：防止1mm以上固体，防泼水
IP55：防尘，防水射流
、防止接触危险部件测试（第12章）

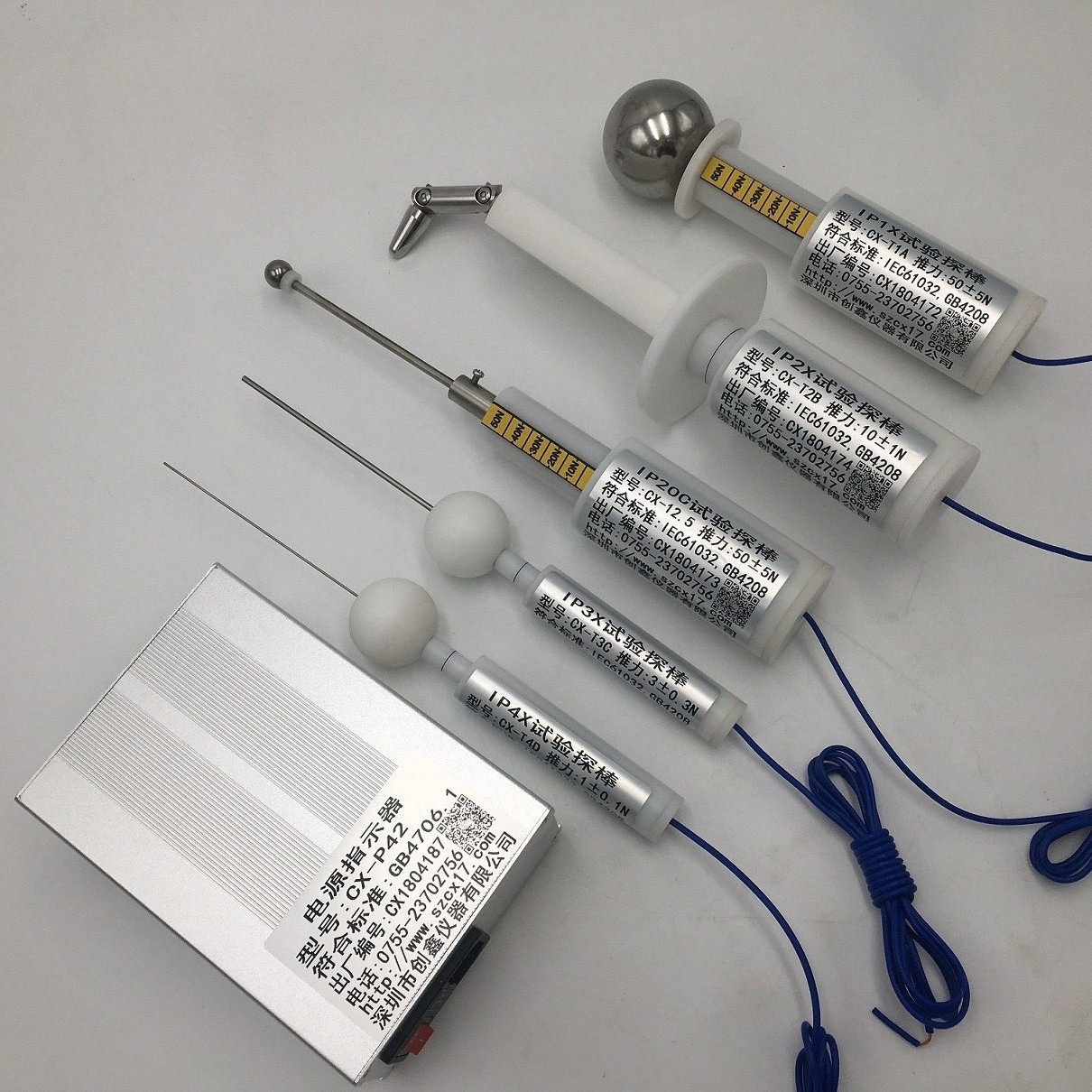

3.1 测试工具（12.1节）
标准规定了不同特征数字对应的访问探头：
直径50mm的球形探头（代表手背）
关节测试指（代表手指）
直径2.5mm的测试棒（代表工具）
直径1.0mm的测试线（代表导线）
3.2 测试条件（12.2节）
具体测试要求：
探头测试力度：
50mm球形探头：50N ± 10%
关节测试指：10N ± 10%
2.5mm测试棒：3N ± 10%
1.0mm测试线：1N ± 10%
低压设备测试：
工作电压不超过1000V AC或1500V DC
需接入40-50V电源
与探头串联接入指示灯
设备内部移动部件：如可能，应缓慢运行
3.3 验收条件（12.3节）
分为三类验收标准：
低压设备（12.3.1）：
探头不得接触危险带电部件
使用探头测试时指示灯不应亮起
高压设备（12.3.2）：
必须能承受规定的介电强度测试
保持足够的电气间隙
机械危险部件（12.3.3）：
探头不得接触危险的机械部件
使用信号电路时指示灯不应亮起
3.4 重要性说明：这些测试确保：
人员安全：防止意外接触危险部件
设备保护：验证外壳的防护能力
安全距离：确保足够的安全间隙
四、防止固体异物进入测试（第13章）
4.1 测试装置和条件（13.4节）

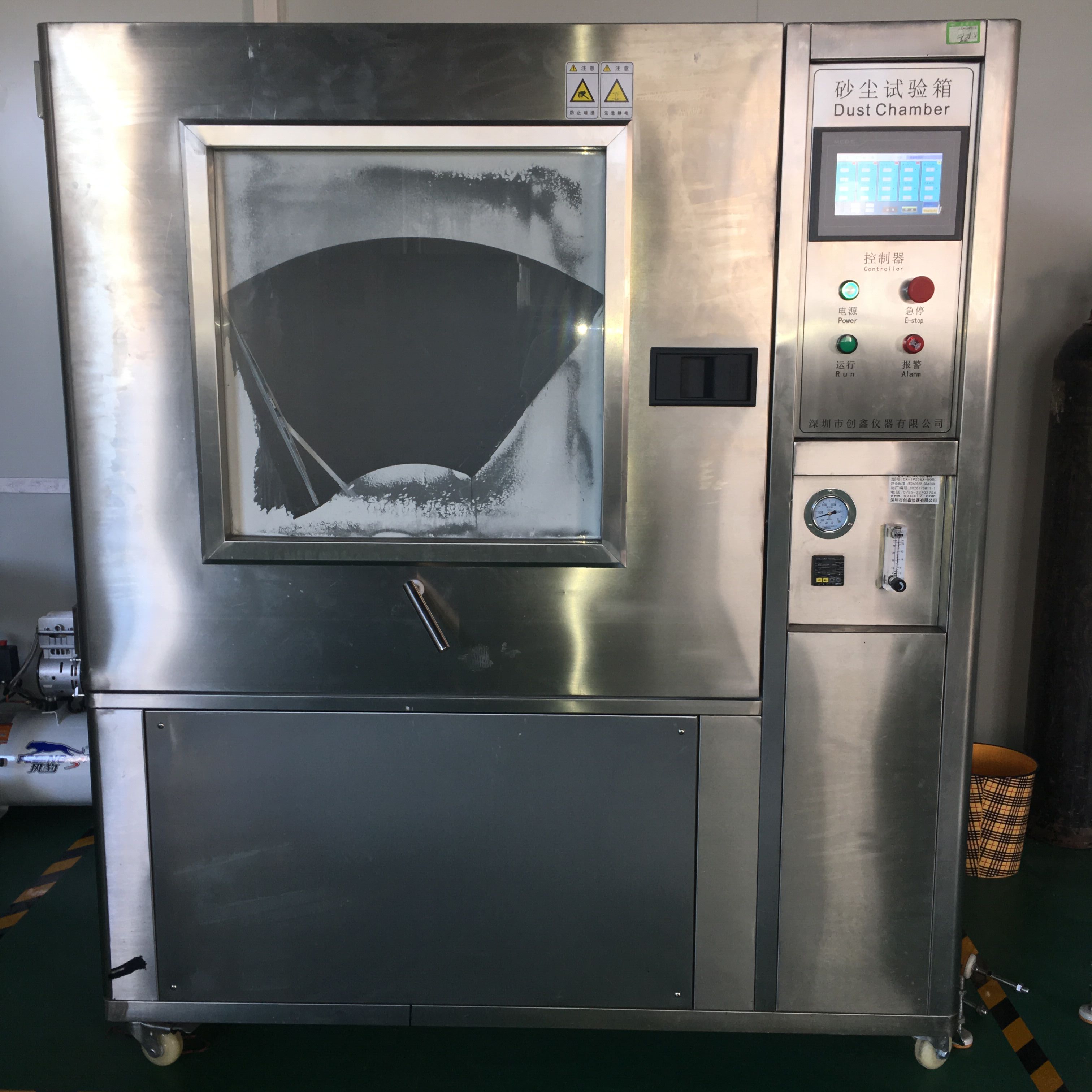

使用标准中图所示的防尘试验箱
粉尘要求：
网丝直径：50μm
网格间隙：75μm
使用滑石粉
粉尘必须通过方孔筛网：
用量：2kg/m³试验箱体积
每份滑石粉最多使用20次试验
IP68防水等级测试项目与试验设备介绍
