冷电器具产品质量检验项目

一、标志和说明。

该项目主要考核产品的标志和说明是否标准和完整，标志是否清晰耐久等。

检测产品：标签耐磨试验机

二、对触及带电部件的防护。

该项目主要考核产品对触及带电部件的防护是否足够，如不合格，用户有触电的危险。

检测产品为：标准试验指针销

一、B类试验弯指（B类试验探棒）

1、弯指直径：12 mm

2、弯指长度：80mm（三节总长度）

3、挡板直径：50mm

4、挡板长度：100mm

5、参考标准：GB4706.1-2005第8.1.1条、IEC61032：1997 图2

二、试验针（41号试验探棒）

技术资料：

1、探棒直径：30mm

2、探棒长度：80mm

3、手柄直径：50mm

4、手柄长度：80mm

5、参考标准：IEC61032：1997 图16

三、试验销（13号试验探棒）

1、探棒直径：头部3mm，尾部4 mm

2、探棒长度：15mm

3、挡板直径：25mm

4、挡板厚度：4mm

5、参考标准：IEC61032：1997 图9

三、内部布线。

该项目主要考核内部布线的设置是否合理。该项目不合格的主要表现为产品器具内部布线与金属外壳锐边接触。会导致绝缘损坏，发生触电危险。

检测产品：内部布线弯曲试验机

●弯曲角度：>1300；


●弯曲速率：30次/min；

●输出高电压：240V；

●大输出功率：3KW；

●弯曲速度：5～60次/分   速度可调；

●符合标准：IEC60335-1：23.3、GB4706.1：23.3、IEC60065、IEC60950等。

六、电源连接和外部软线。

该项目主要考核产品的电源连接和外部软线的规格、连接和固定方式等。该项目不合格，用户使用过程中电源线可能会脱落损坏，造成短路等危险。

检测产品：电源线拉扭力试验机

符合标准：GB4706.1-2005《家用和类似用途电器的安全第1部分通用要求》第25.15、GB2099.1-2008、5、GB7000.1、IEC60335-1、IEC60884-1、IEC60598-1

用途：用于对带有电源软线的器具，以及打算用柔性软线永久连接到固定布线的器具等家用电器产品、医疗器械、灯具等电源线在接线端处进行拉力和扭矩两项试验，检查夹紧装置是否牢固。

试样范围：家用电器产品、医疗器械、灯具、插头插座

结构及功能：设备采用Z字结构，可用来测试电冰箱、洗衣机等大型家电电源线夹紧端子的牢固程度。试验方法为在导线试样距固定装置位置20mm处做一标记，然后以1次/秒速率平缓的施加拉力25次，然后在靠近器具位置施加一扭矩，持续1分钟。试验过后，导线标记位位移不超过2mm。

技术参数:

1、工作电源：AC220V   50HZ；

2、拉力砝码：20N三个、30N两个（可实现30N、60N、80N、100N 的拉力）；

3、扭力砝码： 5N、12.5N、17.5N各一个，扭力臂20mm（可实现0.1Nm、0.25Nm、0.35Nm的扭矩）；

4、受拉次数：0~999999可预置，默认25次；

5、受拉频率：1次/秒；

6、扭矩时间：0.01S～99小时59分钟59秒。

7、夹具：拉力夹具与扭力夹具组合，中间通过轴承配合，减小扭力试验时摩擦；

8、设备采用电机凸轮顶杆机构，Z字型连接，使夹具能夹持电源线在底面150mm以上的试样。





9、试样拉力扭矩搭配表

器器具质量/kg	拉力/N	扭力/N.m	拉力砝码+扭力砝码选择
≦1	30	0.1	30N+5N
1<且≦4	60	0.25	2*30N+12.5N
>4	100	0.35	2*30N +2*20N+17.5N

10、设备外形尺寸及重量：900×500×1200mm，120kg

七、接地措施。

该项目主要考核产品的接地措施是否可靠。该项目不合格的主要表现为接地端子没有防松措施，或者当软线从固定装置中滑出时接地导线在载流导线之前先绷紧，万一基本绝缘失效，用户有触电的危险。

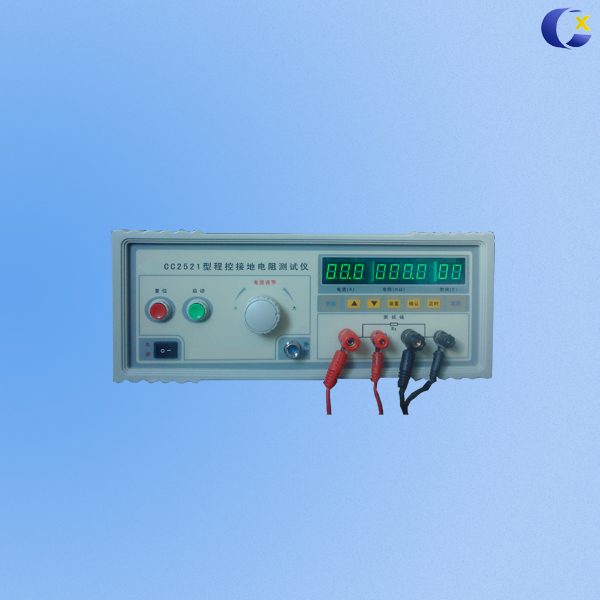

测试产品：接地电阻测试仪

二、功能介绍

1、定时测试功能

    当设置了定时值并且定时选择开关选定在定时位置时，仪器启动后定时显示值开始倒计时，在计时值达到0 后自动停止计时并复位。

2、线控插口

    仪器可配线控测试棒，只要线控测试棒插在线控插口，就可以通过线控测试棒来控制机器的启动、复位。

三、技术参数

1、本仪器工作条件：环境温度0~40℃ ; 相对湿度不大于75% 。

2、主要技术指标：

（1）输出电压：AC 10V； 输出电流：AC 30A(负载小于200mΩ时)

                                  AC 10A(负载大于200mΩ时)

（2）测试电流：20~200mΩ： 30A ±5%

               200 mΩ~600mΩ：10A ±5%

（3）测试电阻范围：20~600mΩ ±5%（±3 个字）

（4）定时范围：1~99 秒±5%。手动控制。

（5）工作电压：AC 220V±10% 50Hz

三、稳定性和机械危险。

该项目主要考核器具在正常使用中是否会翻倒或者有无触及危险运动部件的可能。

检测产品：稳定性试验台

合标准及条款
符合标准: GB4706.1-2005《家用和类似用途电器的安全第1部分通用要求》第20.1条款
试样范围、用途、原理、结构及使用环境
试样及限制	商用电磁灶
试验用途	适用于商用电磁灶需要在5°或10°的倾斜地面是否会发生失衡现象的验证，考核其稳定性能
测试原理	将测试样品放置台面，通过倾斜机构实现不同的角度倾斜
设备结构及特点	装置由一个工作台面和角度调节装置组成 设备外形尺寸：约：2100×1900×100（mm）W×D×H，设备重量：200kg
性能指标
测试工位		单工位
控制方式		机械调节
台面尺寸		2000mm*1800mm
台面材料		优质喷涂钢板
角度调节范围		0-30°，可螺杆调节
承载能力		200kg
