GB4706.1标准试验探棒介绍

GB4706.1:2005家用电器标准试验探棒介绍

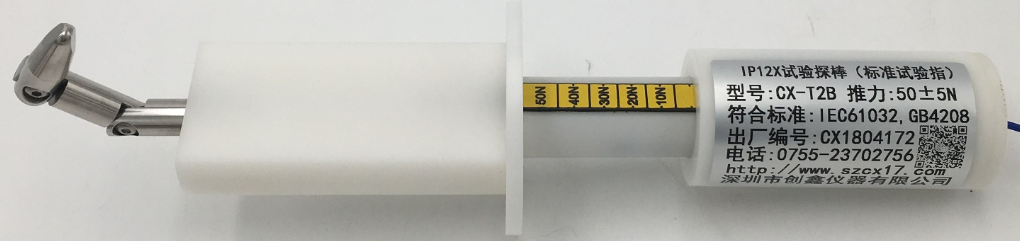

50N推力B型试验探棒

产品概述:

符合GB4706GB2099GB4943GB4208IPX2GB38831IEC610322试具BIEC9502AIEC60884IEC60335GB/T16842试具BUL507EN605291UL12788.4等标准要求。用于防止手指触及或防触电检验的防护检验。

技术参数:

1、弯指直径:12 mm

2、弯指长度:80mm(三节总长度)

3、挡板直径:50mm

4、挡板长度:100mm

●制带50±5N推力。

50N标准试验弯指

13号试验探棒

41号试验探棒

0.5J弹簧冲击器

基本简介:
根据IEC60068-2-75、GB/T2423.55-2006、GB4706.1、GB8898和GB7000、 IEC884及UL1244等相应条款制作而成,主要用于检验家用和类似电器产品的外壳、操作杆、手柄、旋钮、指示灯等外壳承受机械冲击的能力。


冲击能量 误差
0.5J ±0.04J


技术参数:
长   度: 211mm
重   量: 1250g
外     径: 50 mm
锤头重量: 60g
锤头半径: 10mm
冲击组件: 包括击发球柄与锤头,重量为250g,锤头由白色聚先亚胺制成
冲击释放力:小于10N
0.5J弹簧冲击器

试验指甲

50N推力试验探棒11

50mm圆形限位板B型试验弯指


试验指甲

一、产品概述:
试验指甲是满足IEC 60335.1 & GB4706.1标准要求,主要用于固体绝缘易触及部分防止锋利工具刺穿试验,还用于对防止接触带电部件、防水或防止接触运动部件的不可拆卸零件,应以可靠的方式固定,且应承受住在正常使用扣出现的机械应力。
二、技术参数:
1、组成部分:指尖、指中、指座三部分
2、施加压力:10N、20N、30N、40N、50N
3、参照标准:GB4706.1-2005 图7、IEC60335-1图7
GB4706.1标准试验指甲
