GB/T2099.1-2021第10条款防触电保护测试试具归纳

10.1 正常使用时带电部件的可触及性

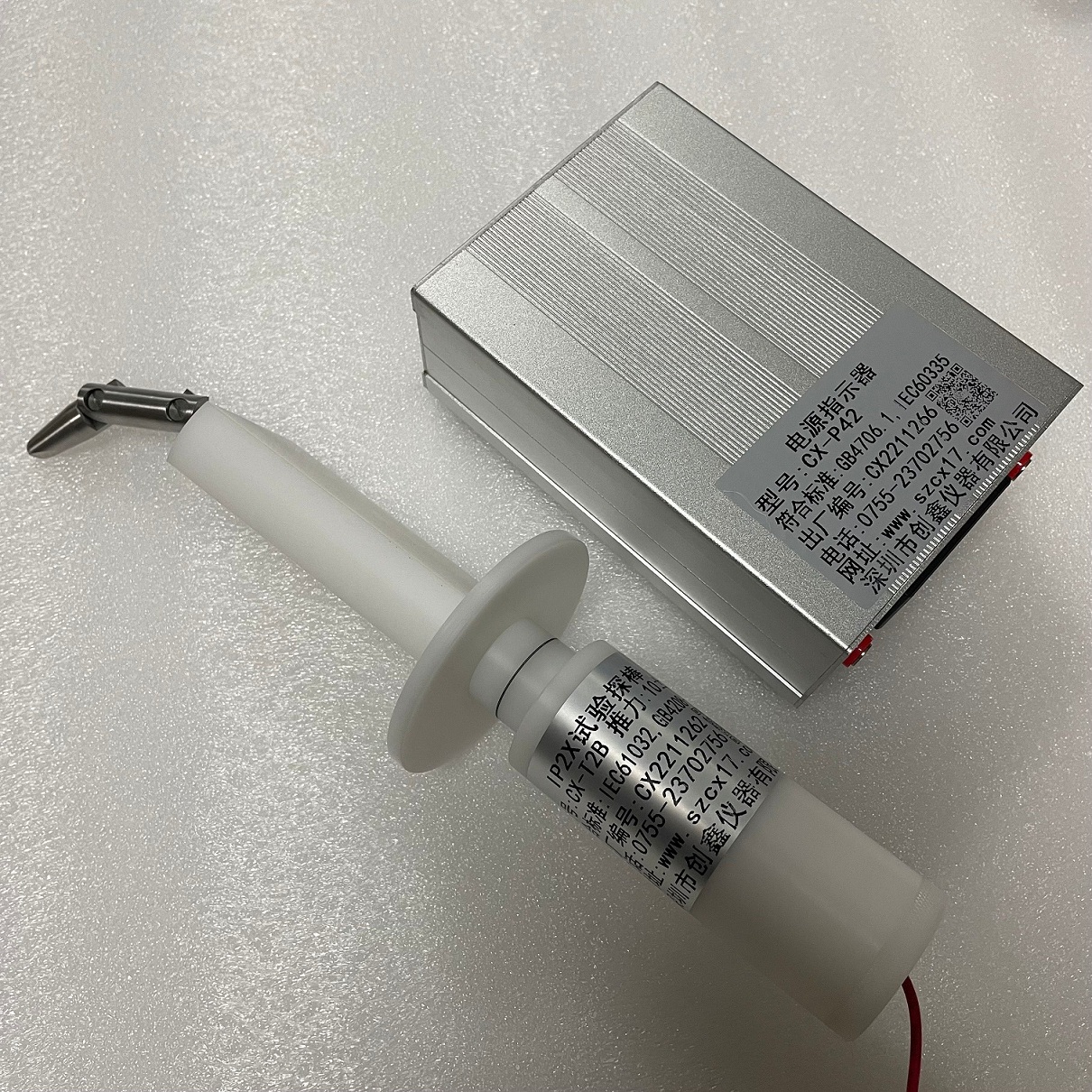

用GB/T 16842-2016 中试具 B标准试验指,施加到各个可能的位置上。用电压在 40 V 至50 V之间的电指示器显示试验指与相关部分的接触情况。

在此附加试验期间,电器附件要经受 75 N 的力达 1 mn此力是通过 GB/T 16842一2016 中试具11 的直的无节试验指的端部来施加的。将装有上述规定的电指示器的试验指施加到绝缘材料变形会损坏电器附件的安全的所有位置上,但不施加在膜片和类似位置上。

10.5带保护门的插座

带保护门的插座在结构上还应做到在不插入插头时,用图 9 和图 10 所示的探针不得触及带电部件。

探针应施加到仅与带电插套对应的插入孔，并应不接触到带电部件。为确保这一防护等级,插座在结构上应做到,当插头被拔出时,带电插套能自动被遮闭。保护门的设计应做到,当插头插入带保护门的插座时的运动,与插入不带保护门的插座时的运动，是相同的。

要达到这一要求的机构,不应轻易被插头以外任何东西所驱动，而且不应依靠容易丢失的部件来实现这一目的。

用电压在 40 V至50 V之间的电指示器来显示相关部件的接触情况。

是否合格,通过观察和用插座在插头WAN全拔出状态下,用上述探针进行如下试验按图 9 要求的探针,用 20 N 的力施加到与带电插套对应的插入孔。探针依次从三个方向施加在保护门最不利的位置，同一位置三个方向的每个方向约为 5 s 时间。在每次操作期间，应不旋转探针,探针应以 20 N 维持力的方式来施加,当探针从一个方向变动到另个方向时，不施加力，但不能拔出探针。

然后,按图 10 所示的钢制探针,以三个方向施加 1N 的力,每个方向约 5 S时间,是独立碰触,每一次碰触后都要拔出探针。

对带有热塑性材料外壳和本体的插座，试验要在(402)C的环境温度下进行,插座和探针均应处于这一温度。
