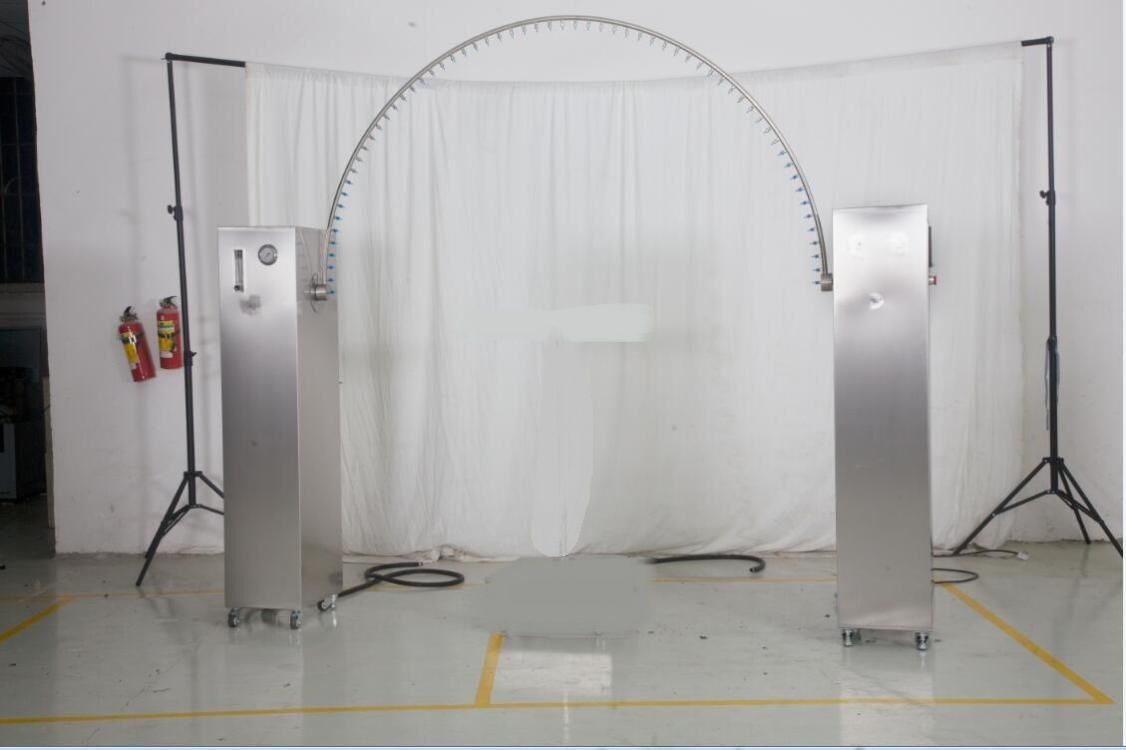

开放式IPX34摆管淋雨试验机

一、试验标准：

符合 IEC60529:2001、GB4208-2017《外壳防护等级(IP 代码)》条款与及 GB7000.1《灯具第一部分：一般要求与试验》要求.。

二、设备用途：

本产品适用于考核电工产品，外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本产品采用科学设计，使得该设备能够逼真的模拟滴水，淋水，溅水，喷水等各种环境。走进全面的控制系统以及变频技术的采用，使得降雨量试品架的回转角度，喷水摆杆的摆动角度以及喷水量摆动频率都可自动的调节。

三、主要技术参数：符合：IPX4. IPX3标准

 A、应用:

本产品适用于考核电工产品，外壳和密封在淋雨环境下能否保证设备和元件良

好性能的试验。本产品采用科学设计，使得该设备能够逼真的模拟喷水环境。采用数字及变频控制技术，使得降雨量、试品架的回转角度、喷水摆杆的摆动角度以及摆管的摆动频率都可自动的调节。

B、符合标准: GB2423,38-90、GB4706.32-2004  IEC-529

C、相关参数及其规格；

1、占地参考尺寸（mm）：宽2800×高2800×长4000（最理想的方法是用玻璃隔一个小房间）；（客户自己提供）

2、试验台：直径Φ500mm，转速约1 rpm，高须可调；

3、喷水环半径（mm）：1米，可拆换(做三级防水、四级防水中的a试验方法)；

4、喷水管摇摆角度范围：与垂直方向可±60°或±175°范围摆动（可设置）；

5、喷水孔直径（mm）：φ0.4；

6、摆管：本设备配R1000mm摆管1支，

7、每个喷水孔的流量：0.07L/M(可调)，流量表显示直读；

8、喷水压力（Kpa）：80-150，有压力表直读；

9、摆管时间：每次摆动（2×120°）约4S，或每次摆动（2×360°）约12S；

11、试验时间：1-999,999min（可设定）；

12、淋雨水压：80~150Kpa（可调）；

13、材质：不锈钢或喷粉(接触到水的部件均用不锈钢)，

14、控制系统： PLC+步进电机+触摸屏；

15、安全保护装置：电源超载、短路保护、接地保护、缺水保护、报警讯响提示；

16、电源：1∮、220V 、50Hz。

（本机采用PLC+步进电机+触摸屏控制系统：摆管角度、摆动速度、测试时间均可直接在触摸屏上设定），不用象老式的那样调齿轮、光电开关等，新型的高效精确
