插座拔出力试验方法

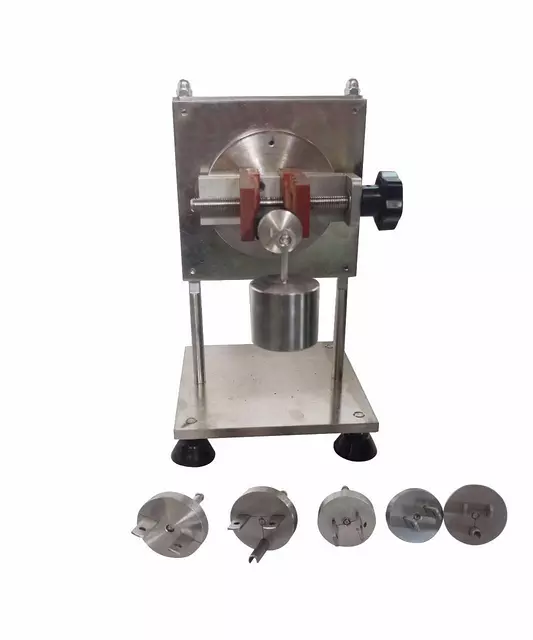

一.产品概述：

本设备依据GB2099.1家用和类似用途插头插座及其他电器附件的有关标准研制而成。用于“插座”项目中“拔出插座所需要的力”试验。以检查插头从插座中拔出时所需要的zui大力和单插销从插座拔出时所需要的zui小力。适用于额定电压不超过250V,额定流小于16A的插头插座。 它是电器附件、家用电器制造厂家、质量检测部门和科研单位检测日用电器产品不可缺少的装置。

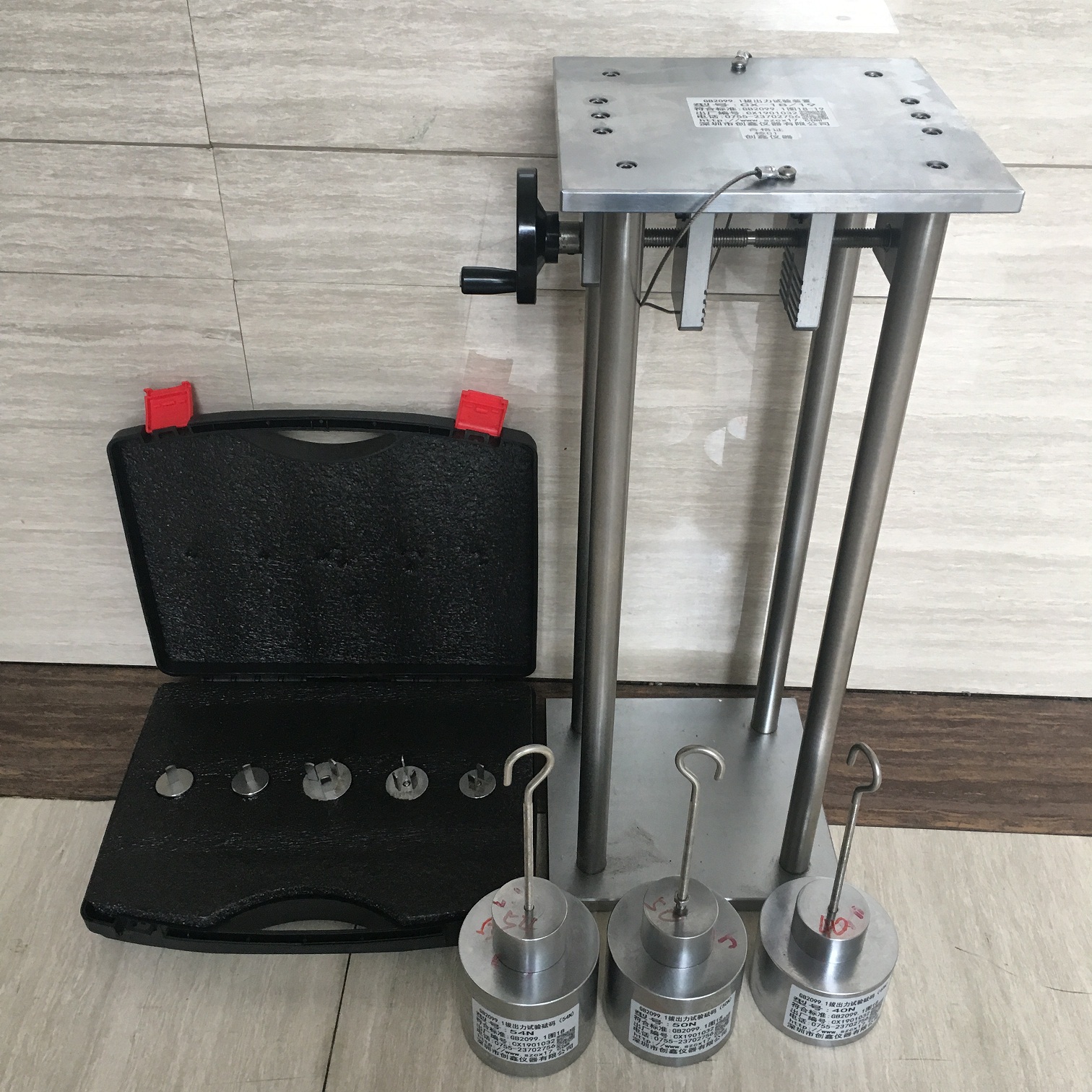

二、主要技术参数

1、配备砝码托盘和用砝码

2、附加砝码:4N 、5N、5.4N各1个;

3、标准试验插头:二极10A,三j极10A、16A各1个;

4、标准试验插销:1.5N、2N各一个;

5、配有夹紧装置;

三.试验方法：

1.大拔出力的测定

①将带有zui大尺寸插销的试验插头插入插座，并从插座拔出10次。

②将插座固定夹紧装置上，使插座的插孔朝下。

③将试验插头插入插座，再把准备好的砝码组件（包括挂钩、砝码和砝码托盘）挂在试验插头下方的吊环上。挂上时不得摇晃。必要时，使附加砝码从50mm的高度跌落到主砝码上。

例如10A两ji的插座大拔出力为40N，那么试验插头、挂钩、砝码盘的合力为36N，附加砝码为4N，当等于大拔出力的力施加在插头时，插头应脱出插座。如果插头不脱出，可将附加砝码从50mm的高度跌落到主砝码上，插头应从插座脱出。

2.小拔出力的测定

a)选择试验插规：如果插座能让不同尺寸 的插销的插头插入，应选用相应的小尺寸。

b)用冷的化学脱脂剂，例如：三氯乙烯或石油醚等将插销的油脂擦掉。

注：使用上述试验液体时，要采取足够的预防措施，防止吸入毒气。

c)将插座固定在夹持装置上。
