LED灯具防尘防水等级划分及试验要求

IP（International Protection）防护等级是国际电器协会（IEC）规定的产品外壳防尘、防水的防护级别。防水要求很简单，就是要求防止水分的浸入、浸透、渗透、流入或溢出等。水分子直径约为0.4nm,大于该尺寸孔径的毛细孔隙，水才能通过。水分子的直径要比气体分子直径略大，气体能通过0.27-0.39nm的孔。金鉴实验室温馨提示，很多户外产品都需要防水，如led路灯、LED洗墙灯、LED投光灯、LED地埋灯等。电器产品一旦进水，就有可能产生短路、漏电、腐烂、干扰信号等。所以防水一般是指防止电器外界的水分或者水蒸气浸入、渗透、流入电器内部。

IEC/EN60529防尘分为7个等级(等级0 ~ 等级6)，防水区分为9个等级(等级0 ~ 等级8)在试验应用上通常以IPXX作为等级区分，IP为International Protection 的缩写，国际上均以此做为保护等级辨识，第一个X所代表的意义为防尘等级，第二个X所代表的意义为防水等级。若产品标示为IP66，则表示产品防尘等级为6，防水等级为6。

防尘试验

防尘等级IP6X-防尘等级6（第一位数字表示防尘实验）：

• IP0X:无防护无特殊的防护
• IP1X:防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入
• IP2X:防止大于12mm之物体侵入防止手指碰到灯具内部零件
• IP3X:防止大于2.5mm之物全侵入防止直径大于2.5mm的工具，电线或物体侵入
• IP4X:防止大于1.0mm之物体侵入防止直径大于1.0的蚊蝇、昆虫或物体侵入
• IP5X:防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响电气正常运作
• IP6X:防尘完全防止灰尘侵入
•

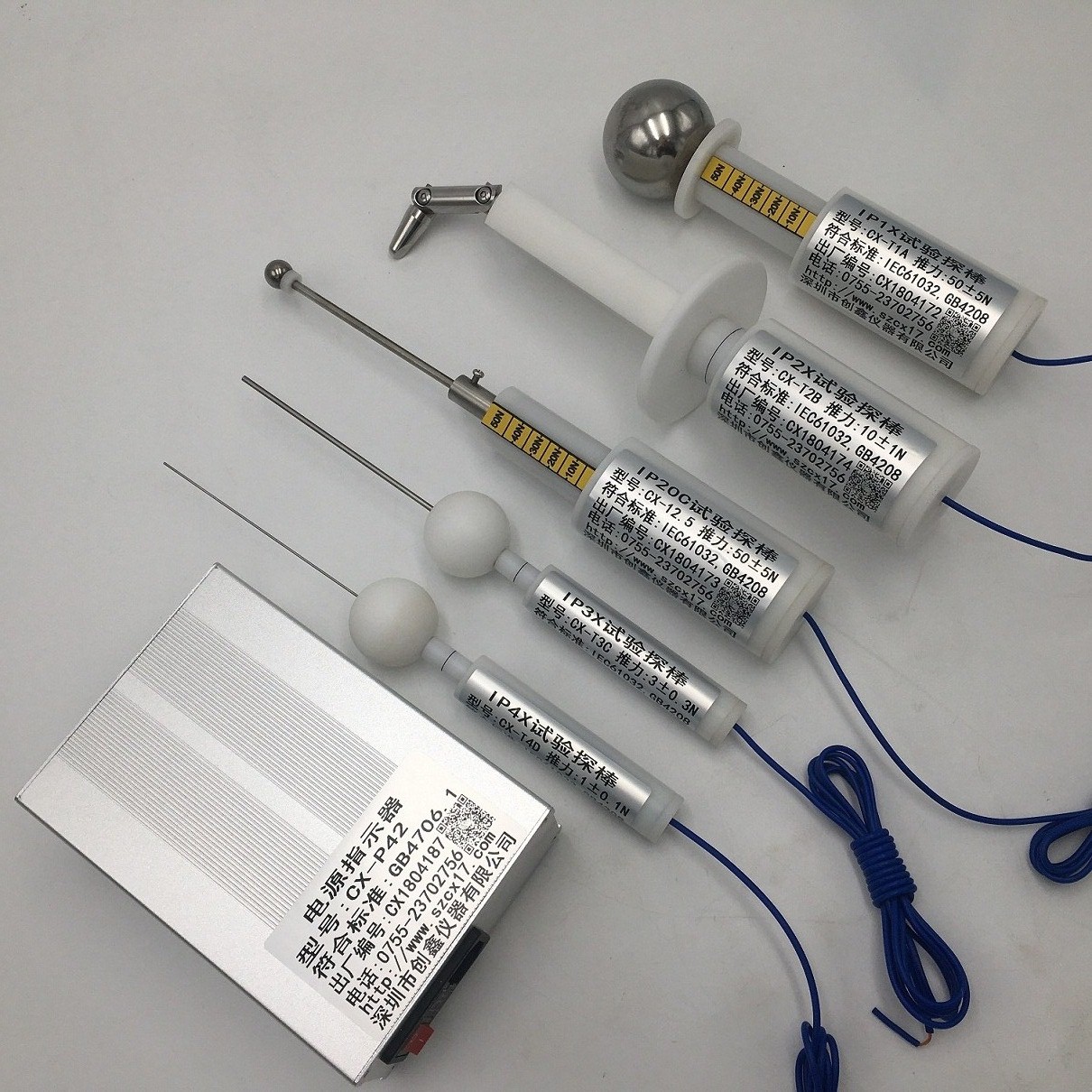

• 各个防尘等级试验方法

• IP1X:用直径为50+0.050mm的刚性试球对外壳任何开口部分施加50+5N的力。判据为试具的直径不能通过任何开口，则试验合格。



  IP2X:用直径为12.5+0.20mm的刚性试球对外壳任何开口部分施加30±3N的力。判据为试具的直径不能通过任何开口，则试验合格。



  IP3X:用边缘无毛刺的直径为2.5+0.050mm的刚性钢棒施加3±0.3N的力。判据为试具的直径不能通过任何开口，则试验合格。



  IP4X:用边缘无毛刺的直径为1.0+0.050mm的刚性钢丝施加1+0.1N的力。判据为试具的直径不能通过任何开口，则试验合格。



  IP5X:试验在防尘箱中进行，使用的尘为滑石粉(滑石粉应用金属方孔筛滤过。金属丝直径为50um，筛孔尺寸为75um。滑石粉用量为2kg/m3)。判据为不能完全防止尘埃进入，但进入的灰尘量不得影响设备的正常运行，不得影响安全。东莞市精邦机械科技有限公司

  IP6X:试验在防尘箱中进行，使用的尘为滑石粉(滑石粉应用金属方孔筛滤过。金属丝直径为50um,筛孔尺寸为75um。滑石粉用量为2kg/m3)。壳内与箱内有一定的压强差，但压差不得超过2kPa.判据为无灰尘进入。



  防水实验
• 防水等级IPX6-防水等级6（第二位数字表示防水实验）
• • IPX0:无防护无特殊的防护
  • IPX1:防止滴水侵入防止垂直滴下之水滴
  • IPX2:倾斜15度时仍防止滴水侵入当灯具倾斜15度时，仍可防止滴水
  • IPX3:防止喷射的水侵入防止雨水、或垂直入夹角小于50度方向所喷射之水
  • IPX4:防止飞溅的水侵入防止各方向飞溅而来的水侵入
  • IPX5:防止大浪的水侵入防止大浪或喷水孔急速喷出的水侵入
  • IPX6:防止大浪的水侵入灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作
  • IPX7:防止侵水的水侵入灯具无期限的沉没水中在-定水压的条件下，及可确保灯具正常运作
  • IPX8:防止沉没的影响
  各个防水等级试验方法：
• IPX 1
• • 方法名称:垂直滴水试验
  • 试验设备:滴水试验装置
  • 试样放置:按试样正常工作位置摆放在以1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于200mm
  • 试验条件:滴水量为10.05 mm/min
  • 持续时间: 10 min
  IPX 2
• • 方法名称:倾斜滴水试验
  • 试验设备:滴水试验装置
  • 试样放置:使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
  • 每试验完-一个面后， 换另一个面，共四次。
  • 试验条件:滴水量为30.5 mm/min
  • 持续时间: 4x2.5 min (共10 min)


• IPX 3
• • 方法名称:淋水试验
  • 试验方法:
  • a.摆管式淋水试验
  • 试验设备:摆管式淋水溅水
  • 试验装置
  • 试样放置:选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台.上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
  • 试验条件:水流量按摆管的喷水孔数计算，每孔为0.07 L/min，淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。
  • 被试样品放在摆管半圆中心。
  • • 摆管沿垂线两边各摆动60°，共120°。每次摆动(2x120°) 约4s
    • 试验时间:连续淋水10 min
    • b.喷头式淋水试验
    • 试验设备:手持式淋水溅水
    • 试验装置
    • 试样放置:使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间
    • 试验条件:试验时应安装带平衡重物的挡板，水流量为10L/min
    • 试验时间:按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积) ，最少5 min
    IRX 4
  • • 方法名称:溅水试验
    • 试验方法:
    • a.摆管式溅水试验
    • 试验设备和试样放置:与上述IPX3之a款均相同;
    • 试验条件:除后述条件外， 与上述IPX3之a款均相同;喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。
    • 被试样品放在摆管半圆中心。
    • 摆管沿垂线两边各摆动180°，共约360°。
    • 每次摆动(2*360°) 约12s
    • 试验时间:与上述IPX3之a款均相同(即10 min)。
    • b.喷头式溅水试验试验设备 和试样放置:与上述IPX3之b款均相同;
    • 试验条件:1拆去设备上安装带平衡重物的挡板，其余与上述IPX3之b款均相同;
    • 试验时间:与上述IPX3之b款均相同，即按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)最少5min

  •

  • 1PX 5
  • • 方法名称:喷水试验
    • 试验设备:喷嘴的喷水口内径为6.3mm
    • 试验条件:使试验样品至喷水口相距为2.5m~3m，水流量为12.5L/min(750L/h)
    • 试验时间:按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)最少3 min.

    IPX 6

    • 方法名称:强烈喷水试验
    • 试验设备:喷嘴的喷水口内径为12.5 mm
    • 试验条件:同上100 L/min (6000 L/h)
    • 试验时间:按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)最少3 min




  • IPX 7

  • • 方法名称:短时漫水试验
    • 试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m。试样顶部到水面距离至少为0.15m
    • 试验时间: 30 min.
    IPX 8

  • • 方法名称:持续潜水试验
    • 试验设备，试验条件和试验时间:由供需(买卖)双方商定，其严酷程度应比IPX7高。
