IP防水测试标准和测试方法

IP防水试验主要有：IPX12垂直滴水，IPX34摆管淋雨，IPX56强烈喷水，IPX78浸水试验，IPX9K喷淋试验

IP防水测试标准和测试方法

IPX防水等级标准（0-8级）国际工业防水等级标准IPX共分为0-8的9级。

1级可以消除垂直落下水滴的有害影响

2级对与垂直方向在15度以内落下的水滴有防护作用

3级可以消除与垂直方向在60度的喷雾状水滴的有害影响

4级可以消除从不同方向飞溅水滴的有害影响

5级可以消除对各方向喷嘴喷射水流的有害影响

6级可以消除对各方向喷嘴强力喷射水流的有害影响

7级顶部距离水面0.15—1米，连续30分钟，性能不受影响，不漏水

8级顶部距离水面1.5—30米，连续30分钟，性能不受影响，不漏水

IPXX等级中关于防水实验的规定。

IPX12滴水试验装置

（1)IPX1

方法名称：垂直滴水试验

试验设备：滴水试验装置

试样放置：按试样正常工作位置摆放在以1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于200mm

试验条件：滴水量为10。5 mm/min

持续时间：10 min

(2）IPX2

方法名称：倾斜15°滴水试验

试验设备：滴水试验装置

试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm 。每试验完一个面后，换另一个面，共四次。试验条件：滴水量为30。5 mm/min

持续时间：4×2。5 min（共10 min ）

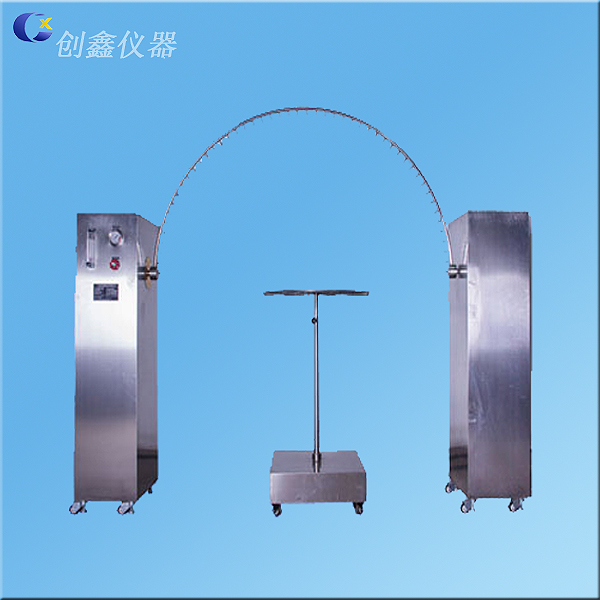

二、IPX34淋雨试验装置

(3）IPX3

方法名称：淋水试验

试验方法：a。摆管式淋水试验

试验设备：摆管式淋水溅水试验装置

试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算，每孔为0。07 L/min ，淋水时，摆管中点两边各60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°，共120°。每次摆动( 2×120°) 约4s

试验时间：连续淋水10 min

b。喷头式淋水试验

试验设备：手持式淋水溅水试验装置

试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm 至500mm 之间

试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min 试验时间：按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)，最少5 min

（4）IPX4

方法名称：溅水试验

试验方法：

a．摆管式溅水试验

试验设备和试样放置：与上述IPX 3 之a 款均相同；

试验条件: 除后述条件外，与上述IPX 3 之a 款均相同；喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动( 2×360°) 约12s

试验时间：与上述IPX 3 之a 款均相同( 即10 min )。

b.喷头式溅水试验试验设备和试样放置：与上述IPX 3 之b 款均相同；

试验条件：拆去设备上安装带平衡重物的挡板，其余与上述IPX 3 之b 款均相同；

试验时间：与上述IPX 3 之b 款均相同，即按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积) 最少5min

三、IPX56喷水试验设备

5）IPX 5

方法名称：喷水试验

试验设备：喷嘴的喷水口内径为6。3mm

试验条件：使试验样品至喷水口相距为2。5m ～3m ，水流量为12。

5 L/min ( 750 L/h )

试验时间：按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积) 最少3 min

（6）IPX 6 IPX5、IPX6喷水试验装置

方法名称：强烈喷水试验；

试验设备：喷嘴的喷水口内径为12。5 mm

试验条件：使试验样品至喷水口相距为2。5m ～3m ，水流量为100 L/min ( 6000 L/h )

试验时间：按被检样品外壳表面积计算，每平方米为1 min（不包括安装面积）最少3 min

四、IPX7浸水试验箱

（7）IPX 7 IPX7浸水试验箱

方法名称：短时浸水试验

试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m 。试样顶部到水面距离至少为0。15m 试验时间: 30 min

五、IPX8压力浸水试验机

（8）IPX 8

方法名称: 持续潜水试验；

试验设备：IPX8压力浸水试验机-IPX8压力水密性试验装置

实验室环境条件：须标明环境温度与相对溼度。

试验方法/ 规格试验规范：参照IEC 60529 Edition 2.1:2001-02 之IPX8 试验方法
